(47A00002104[001]) - HYDRAULIC LINES, INTERMEDIATE AXLE W/WET BRAKE (87687014)

Запчасти Case 330B (47A00002104[001]) - HYDRAULIC LINES, INTERMEDIATE AXLE W/WET BRAKE (87687014) (09) - Implement / Hydraulics / Frame / Brakes

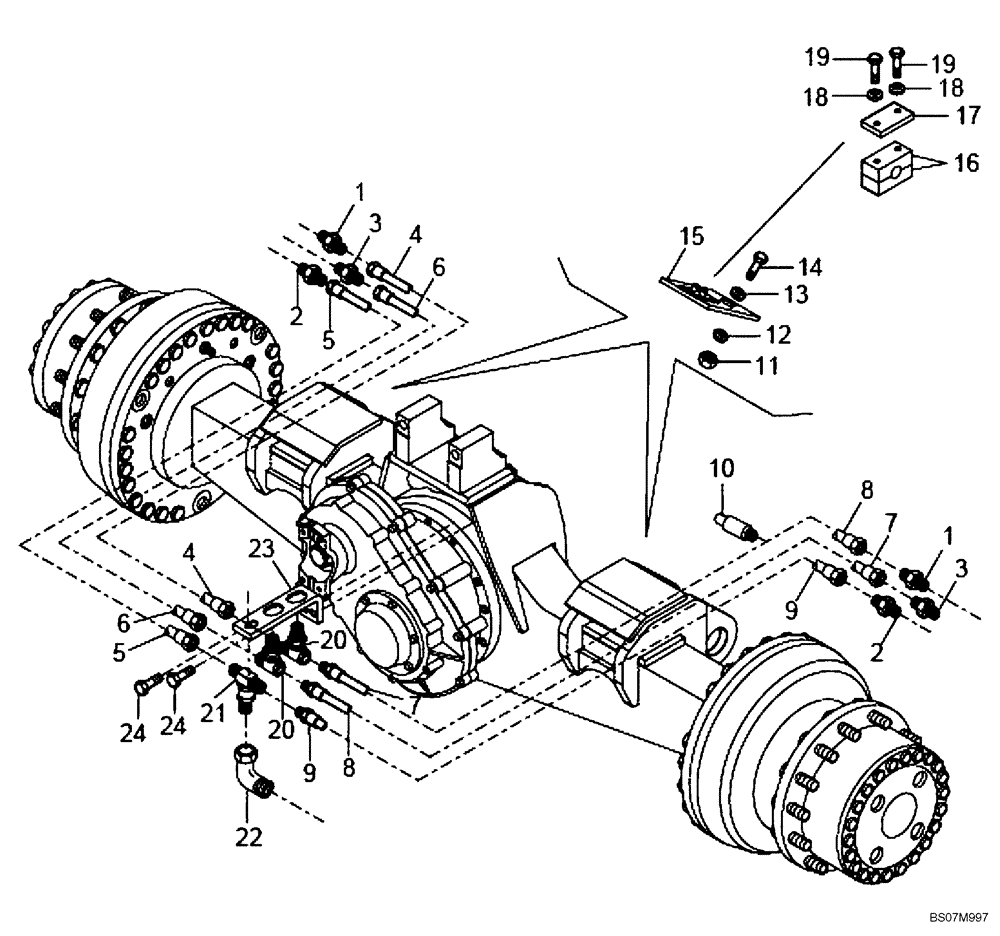

Схема запчастей Case 330B - (47A00002104[001]) - HYDRAULIC LINES, INTERMEDIATE AXLE W/WET BRAKE (87687014) (09) - Implement / Hydraulics / Frame / Brakes
11
3
18
6
23
24
13
2
22
5
24
8
20
5
19
4
1
4
17
8
18
9
1
15
16
10
20
14
6
9
3
19
12
21
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500408288

CONNECTION

2шт.

2

89500418984

HYD CONNECTOR

2шт.

3

89500407708

HYD CONNECTOR

2шт.

4

89500417199

TUBE,20 mm DIA

ASSY

1шт.

5

89500417202

TUBE,1.5 mm DIA x 12 mm L

ASSY

1шт.

6

89500417198

TUBE,20 mm DIA

ASSY

1шт.

7

89500417196

TUBE,20 mm DIA

ASSY

1шт.

8

89500417197

TUBE,20 mm DIA

ASSY

1шт.

9

89500417201

TUBE,1.5 mm DIA x 12 mm L

ASSY

1шт.

10

89500419909

SWITCH ASSY

1шт.

11

89500407417

NUT

2шт.

12

8900956220

LOCK WASHER

3шт.

13

8900955275

LOCK WASHER

2шт.

14

8900028670

BOLT

M8 X 55

2шт.

15

89500408786

SUPPORT

2шт.

16

89500408784

COLLAR

Qty Was 3

3-6шт.

17

89500407422

PLATE

2шт.

18

8917094924

WASHER

FLAT

2шт.

19

8900106597

BOLT

M6 X30

4шт.

20

89500407324

CONNECTION

TEE; Qty Was 1

1-2шт.

21

89500408781

CONNECTION

TEE

1шт.

22

89500406108

CONNECTION

ELBOW

1шт.

23

8900115555

BOLT,M8 x 30mm

M8 x 30

2шт.

24

89500408788

SUPPORT

1шт.
