(47A06002320[001]) - CONVERTERS, FRONT CHASSIS WET BRAKE (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196500)

Запчасти Case 330B (47A06002320[001]) - CONVERTERS, FRONT CHASSIS WET BRAKE (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196500) (09) - Implement / Hydraulics / Frame / Brakes

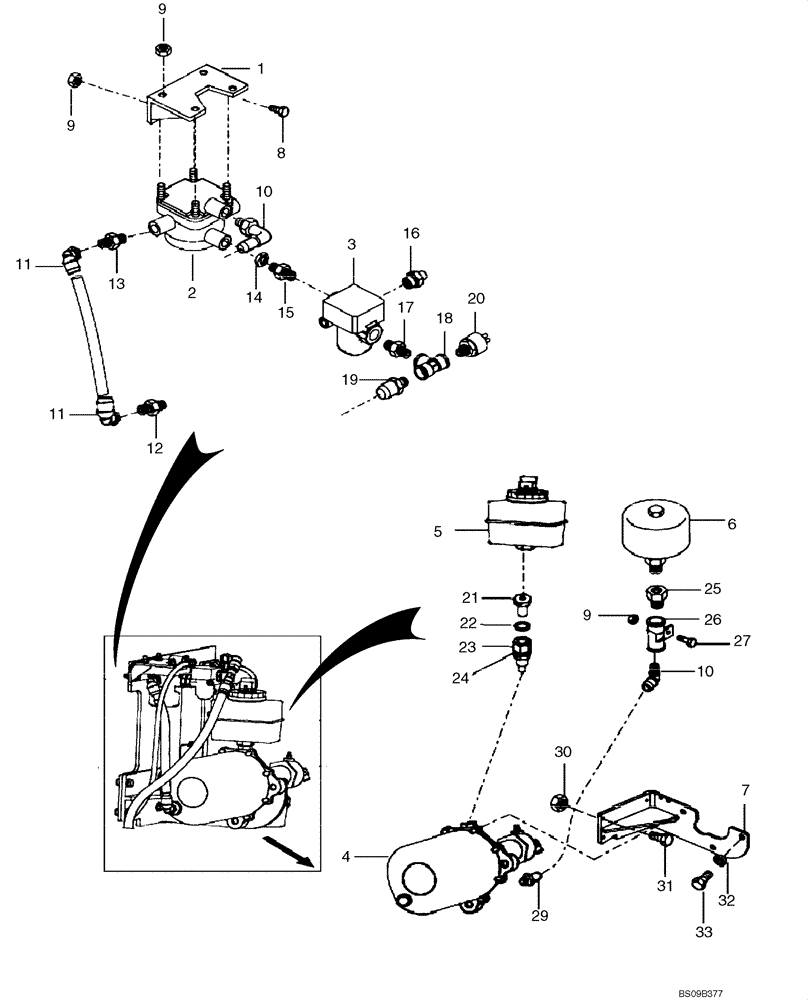

Схема запчастей Case 330B - (47A06002320[001]) - CONVERTERS, FRONT CHASSIS WET BRAKE (P.I.N. HHD0330BN7PG57000 AND AFTER) (84196500) (09) - Implement / Hydraulics / Frame / Brakes
11
20
23
13
10
11
9
25
24
27
10
22
18
3
19
14
30
29
4
6
17
26
21
32
2
7
5
31
16
9
12
8
9
15
33
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Converters, Front Chassis Wet Brake (84196500)

1шт.

1

89500436207

BRACKET

1шт.

2

8900182739

PNEUMATIC VALVE

1шт.

3

8900101740

PNEUMATIC VALVE

Pressure Reducing

1шт.

4

89500433941

CONVERTER

Brake

1шт.

5

8900141093

BRAKE FLUID TANK

1шт.

6

89500435374

BREATHER

1шт.

7

89500434496

BRACKET

1шт.

8

8900115555

BOLT,M8 x 30mm

M8 x 30

2шт.

9

8900115122

NUT

S.L.

7шт.

10

8900117282

HYD CONNECTOR

2шт.

11

89500326018

90 ELBOW

2шт.

12

89504236622

HYD CONNECTOR

1шт.

13

8900121516

HYD CONNECTOR

1шт.

14

8900174048

NUT

1шт.

15

89504090183

HYD CONNECTOR

1шт.

16

8900178915

HYD CONNECTOR

1шт.

17

8900121507

HYD CONNECTOR

1шт.

18

8900121521

HYD CONNECTOR

Tee

1шт.

19

8900117247

HYD CONNECTOR

1шт.

20

89504255336

SWITCH

1шт.

21

8900141094

HYD CONNECTOR

Intake

1шт.

22

8900141095

SEALING RING COLLAR

1шт.

23

89500434557

HYD CONNECTOR

1шт.

24

8900141317

O-RING

O-Ring

1шт.

25

89500436166

ADAPTER

1шт.

26

89504248414

ADAPTER

1шт.

27

8916586424

BOLT,M8 x 25mm

M8 x 25

1шт.

29

8941029793

HYD CONNECTOR

1шт.

30

8917045831

NUT

4шт.

31

8918139525

SCREW,M10 x 30mm

M10 x 30

4шт.

32

8917095714

COLLAR

3шт.

33

89500431798

BOLT

5/8 UNF x 1-1/2

3шт.
