(49A00000988[001]) - PNEUMATICS, CAB (87536027)

Запчасти Case 330B (49A00000988[001]) - PNEUMATICS, CAB (87536027) (09) - Implement / Hydraulics / Frame / Brakes

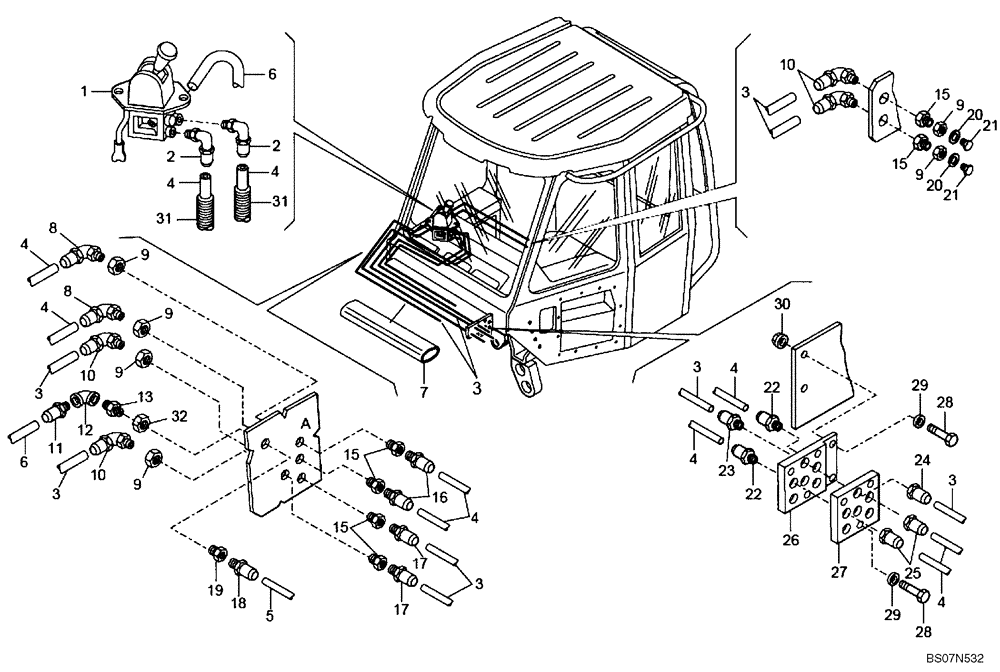

Схема запчастей Case 330B - (49A00000988[001]) - PNEUMATICS, CAB (87536027) (09) - Implement / Hydraulics / Frame / Brakes
13
3
10
6
15
9
16
10
3
15
32
24
1
10
11
30
17
3
26
20
28
8
6
9
9
12
17
3
31
9
9
4
4
7
3
4
8
15
21
15
19
21
22
4
4
20
2
2
29
27
9
18
4
4
22
29
5
31
23
3
28
3
4
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900123356

VALVE

VALVE, DISTRIBUTOR, Replaces 89500303739 Valve, Distributor Used On Some Models

1шт.

See Figure(s) 47C00000024

1шт.

2

8900117282

HYD CONNECTOR

2шт.

3

8900095210

PLASTIC-RUBBER TUBE

1шт.

4

8900095211

HOSE

1шт.

5

8900095213

PLASTIC-RUBBER TUBE

1шт.

6

8900095008

HOSE

1шт.

7

89500405923

FLEXIBLE HOSE

1шт.

8

8900123337

FITTING

2шт.

9

8900117264

NUT

6шт.

10

8900117279

FITTING

4шт.

11

8900117297

HYD CONNECTOR

1шт.

12

89500316230

ELBOW

1шт.

13

8900121507

HYD CONNECTOR

1шт.

15

8900117260

FITTING

6шт.

16

8900124037

FITTING

2шт.

17

8900118286

HYD CONNECTOR

2шт.

18

8900125014

HYD CONNECTOR

CONNECTOR, Replaces 8900117245 Connector Used On Some Models

1шт.

19

8900117261

HYD CONNECTOR

1шт.

20

89500403807

GASKET

2шт.

21

8900010314

PLUG

Replaces 8900010319 Plug Used On Some Models

2шт.

22

8900121012

HYD CONNECTOR

2шт.

23

8900121010

HYD CONNECTOR

2шт.

24

8900121011

HYD CONNECTOR

2шт.

25

8900121013

HYD CONNECTOR

2шт.

26

8900121014

PLATE

Replaces 8900121019 Plate Used On Some Models

1шт.

27

8900121015

PLATE

1шт.

28

8900106597

BOLT

M6 x 30

5шт.

29

8900955275

LOCK WASHER

5шт.

30

8900125009

NUT

2шт.

31

8900095153

FLEXIBLE SHEATH

If Used

2шт.

32

8900117265

NUT

1шт.
