(72A00010730[001]) - HYDRAULIC DUMP CIRCUIT (87491043)

Запчасти Case 330B (72A00010730[001]) - HYDRAULIC DUMP CIRCUIT (87491043) (09) - Implement / Hydraulics / Frame / Brakes

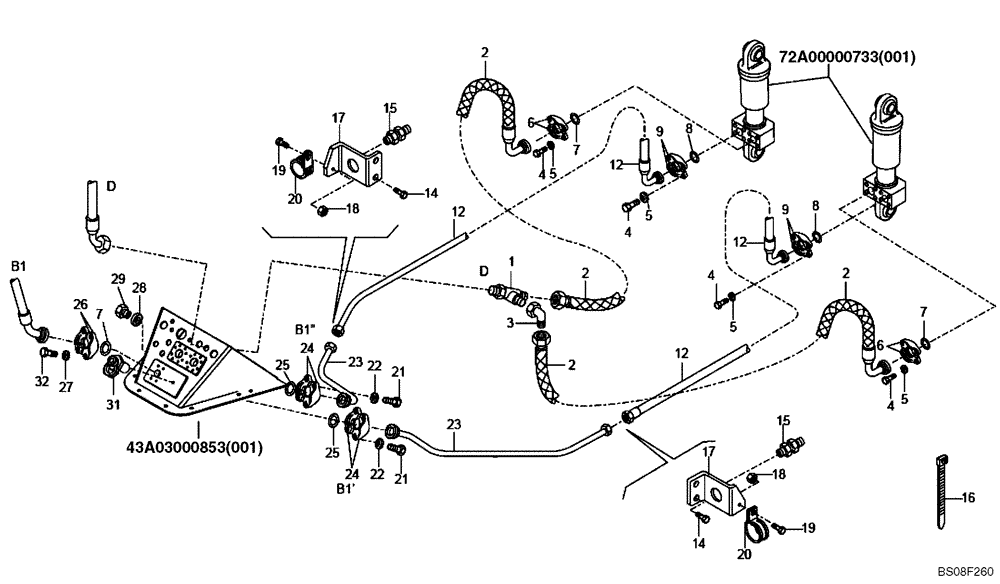

Схема запчастей Case 330B - (72A00010730[001]) - HYDRAULIC DUMP CIRCUIT (87491043) (09) - Implement / Hydraulics / Frame / Brakes
4
19
24
21
25
43a03000853(001)
5
20
8
5
3
2
8
6
28
7
22
15
4
9
5
20
5
25
21
6
19
7
24
9
4
22
32
2
15
26
2
29
18
14
1
72a00000733(001)
27
7
18
12
17
16
14
12
12
23
31
17
23
12
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500410772

HYD CONNECTOR

Tee

1шт.

2

89500417422

HOSE ASSY.

2шт.

3

89500406108

CONNECTION

Elbow

1шт.

4

8916627634

BOLT

M10 x 30

16шт.

5

8900001049

LOCK WASHER

16шт.

6

8900191136

FLANGE

Split

4шт.

7

8917289180

O-RING

3шт.

8

8900005720

SEALING RING

SEALRING

2шт.

9

8900191133

FLANGE

Split

4шт.

12

89500421880

HOSE ASSY.,25.4mm ID x 1560mm L

2шт.

14

8916587024

BOLT,M10 x 20mm

M10 x 20

4шт.

15

89500406222

HYD CONNECTOR

2шт.

16

8900150511

COLLAR

15шт.

17

89500421495

BRACKET

2шт.

18

8900125009

NUT

2шт.

19

8916597224

SCREW,M6 x 18mm

M6 x 18

2шт.

20

8900110039

COLLAR

4шт.

21

8900110408

BOLT,M14 x 45mm

8шт.

22

8900102292

SPRING WASHER

8шт.

23

89500421861

HOSE ASSY.

2шт.

24

8900191137

FLANGE

Split

4шт.

25

8917289480

O-RING

SEALRING

2шт.

26

8900191433

FLANGE

2шт.

27

8900115529

LOCK WASHER

4шт.

28

8999489024

GASKET

1шт.

29

8900155641

CAP

1шт.

31

89500414401

HYD CONNECTOR

1шт.

32

8900125035

BOLT

M12 x 40

4шт.
