(72A00020730[001]) - HYDRAULIC DUMP CIRCUIT (87491044)

Запчасти Case 330B (72A00020730[001]) - HYDRAULIC DUMP CIRCUIT (87491044) (09) - Implement / Hydraulics / Frame / Brakes

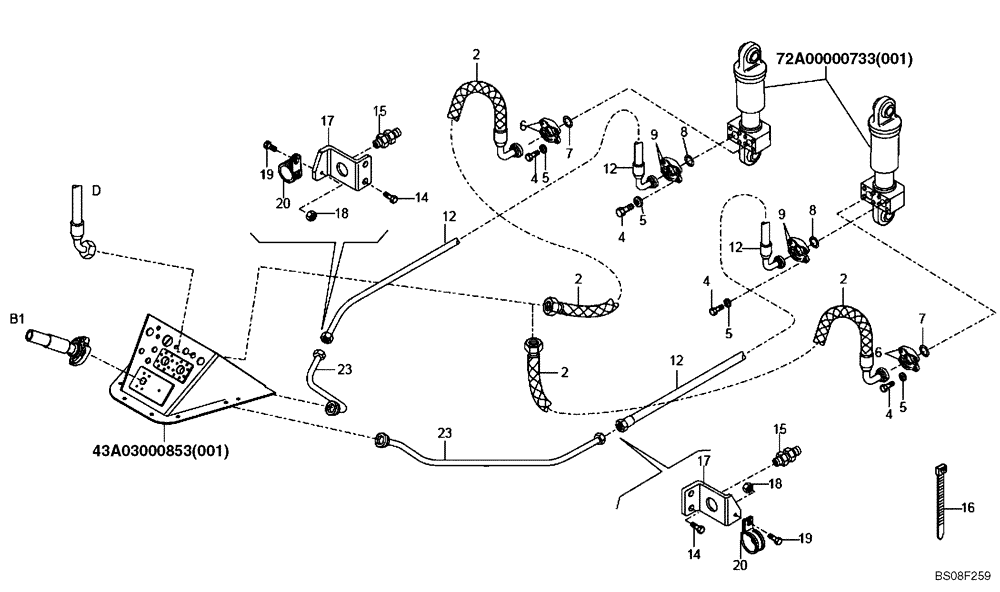

Схема запчастей Case 330B - (72A00020730[001]) - HYDRAULIC DUMP CIRCUIT (87491044) (09) - Implement / Hydraulics / Frame / Brakes
15
16
19
5
9
2
20
4
5
6
14
19
18
72a00000733(001)
7
2
9
4
23
20
12
15
8
12
5
17
5
12
2
8
4
17
4
7
6
43a03000853(001)
2
23
18
12
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

89500417422

HOSE ASSY.

2шт.

4

8916627634

BOLT

M10 x 30

16шт.

5

8900001049

LOCK WASHER

16шт.

6

8900191136

FLANGE

Split

4шт.

7

8917289180

O-RING

2шт.

8

8900005720

SEALING RING

SEALRING

2шт.

9

8900191133

FLANGE

Split

4шт.

12

89500421880

HOSE ASSY.,25.4mm ID x 1560mm L

2шт.

14

8916587024

BOLT,M10 x 20mm

M10 x 20

4шт.

15

89500406222

HYD CONNECTOR

2шт.

16

8900150511

COLLAR

15шт.

17

89500421495

BRACKET

2шт.

18

8900125009

NUT

2шт.

19

8916597224

SCREW,M6 x 18mm

M6 x 18

2шт.

20

8900110039

COLLAR

4шт.

23

89500426032

HOSE ASSY.

2шт.
