(98A00000955[001]) - SHIELDS, LOWER FRONT FRAME (P.I.N. HHD0330BN7PG57000 AND AFTER) (84151633)

Запчасти Case 330B (98A00000955[001]) - SHIELDS, LOWER FRONT FRAME (P.I.N. HHD0330BN7PG57000 AND AFTER) (84151633) (09) - Implement / Hydraulics / Frame / Brakes

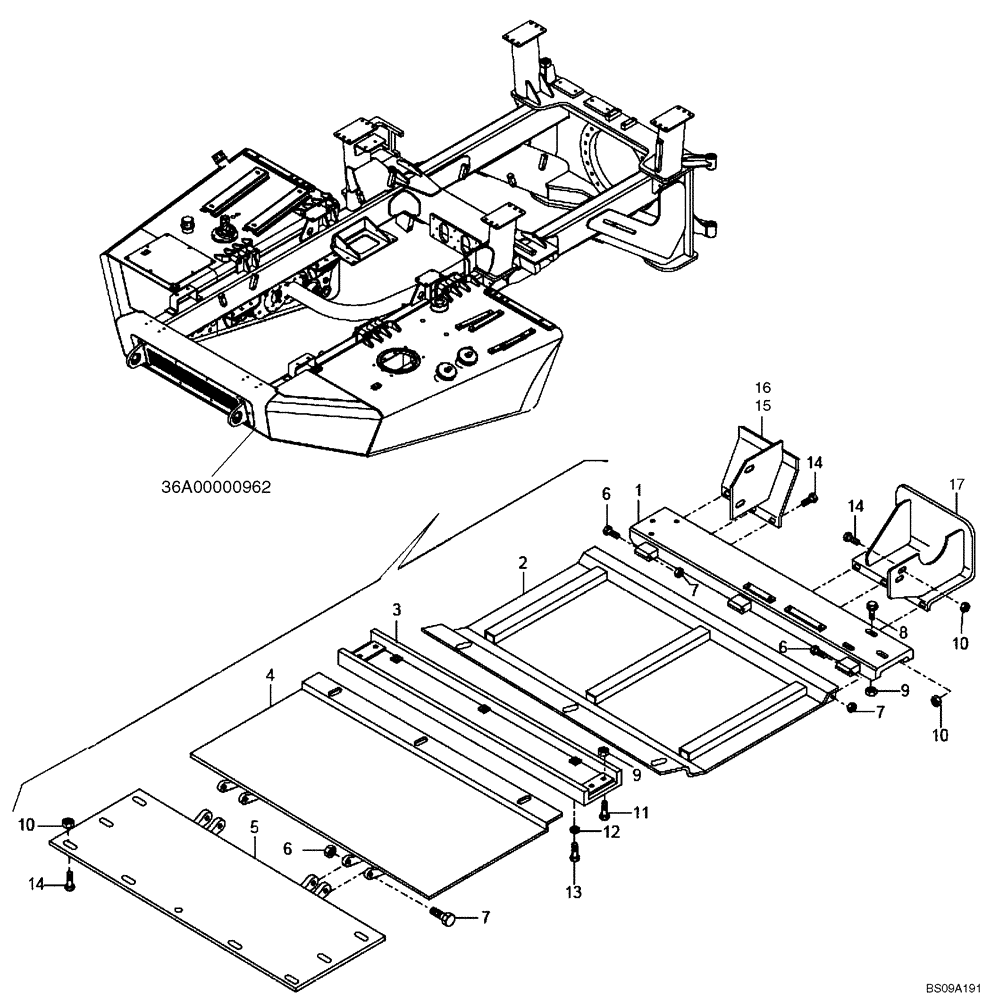

Схема запчастей Case 330B - (98A00000955[001]) - SHIELDS, LOWER FRONT FRAME (P.I.N. HHD0330BN7PG57000 AND AFTER) (84151633) (09) - Implement / Hydraulics / Frame / Brakes
10
7
16
10
7
9
13
5
12
14
8
4
10
14
15
6
3
36a00000962
2
17
6
6
9
14
11
7
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Under Covers (84151633)

1шт.

1

89500433085

CROSSMEMBER

1шт.

2

89500420715

SHIELD

1шт.

3

89500420674

CROSSMEMBER

1шт.

4

89500420658

HALF BLADE

Shield

1шт.

5

89500417654

SHIELD

1шт.

6

8916588225

BOLT,M12 x 40mm

M12 x 40

6шт.

7

8900055100

SPECIAL NUT

Spl

5шт.

8

8900011999

BOLT

M12 x 80

5шт.

9

8900118202

NUT

10шт.

10

8900140777

NUT

18шт.

11

8900055101

SCREW,M12 x 40mm

M12 x 40

4шт.

12

8900140406

BOLT

M12 x 1.75 x 30

6шт.

13

8900125074

WASHER

Bevel

6шт.

14

8918139525

SCREW,M10 x 30mm

M10 x 30

18шт.

15

89500423051

PROTECTION PLATE

If Used; 230MM High x 400MM Wide

1шт.

16

89500436158

SHIELD

If Used; 175MM High x 400MM Wide

1шт.

17

89500424229

PROTECTION PLATE

1шт.
