(59A00000541[001]) - HOOD INSTAL (UNTIL P.I.N. HHD0330BN7PGXXXXX) (87559892)

Запчасти Case 330B (59A00000541[001]) - HOOD INSTAL (UNTIL P.I.N. HHD0330BN7PGXXXXX) (87559892) (10) - Cab/Cowlings

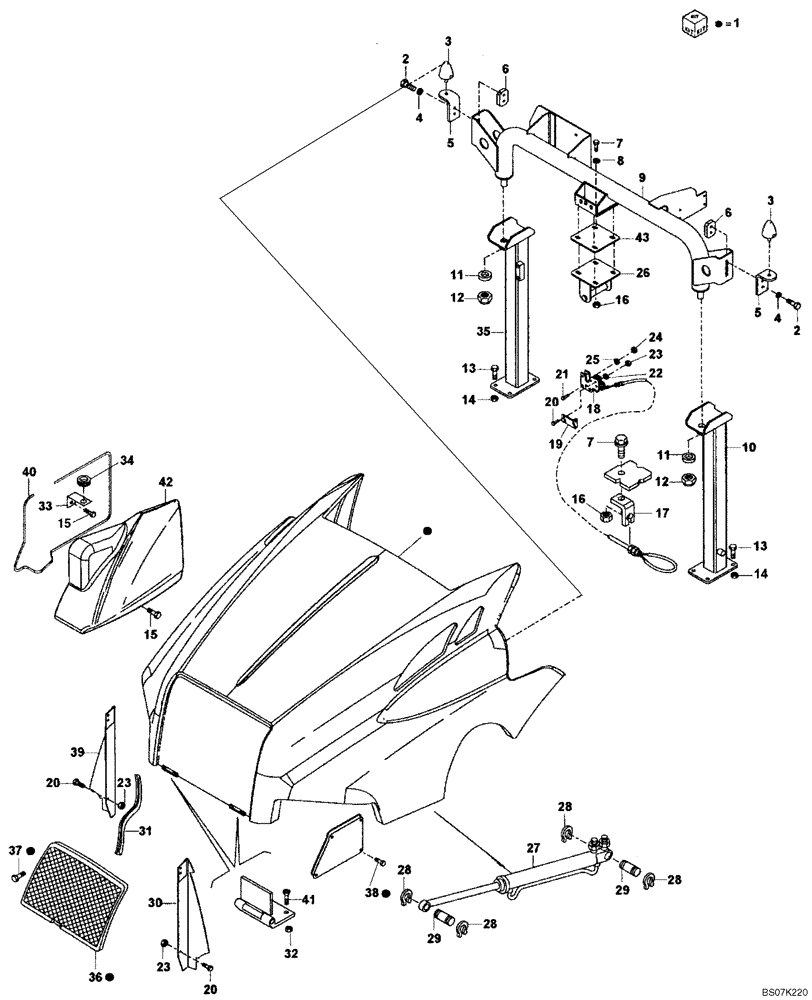

Схема запчастей Case 330B - (59A00000541[001]) - HOOD INSTAL (UNTIL P.I.N. HHD0330BN7PGXXXXX) (87559892) (10) - Cab/Cowlings
12
4
34
40
7
18
23
29
5
4
5
24
41
36
6
30
15
38
20
22
29
19
35
15
14
13
2
10
14
32
6
13
7
20
11
2
20
42
21
17
8
28
1
27
3
25
31
11
28
23
28
43
39
23
3
37
33
12
9
16
15
28
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500419226

ENGINE HOOD

1шт.

Include(s) 36, 37, 38

1шт.

2

8900172961

BOLT

M8 x 30

4шт.

3

8900152133

PAD

2шт.

4

8900954554

WASHER

4шт.

5

89500409096

BRACKET

2шт.

6

89500409097

PLATE

2шт.

7

8900115555

BOLT,M8 x 30mm

M8 x 30

10шт.

8

8916889604

WASHER

Replaces 8916889677 Washer, Flat

8шт.

9

89500416957

CROSSMEMBER

1шт.

10

89500416955

SUPPORT

1шт.

11

8900001243

WASHER

2шт.

12

8900125788

LOCK NUT

2шт.

13

8900140777

NUT

10шт.

14

8900124669

BOLT

M10 x 40

8шт.

15

8916586424

BOLT,M8 x 25mm

M8 x 25

6шт.

16

8900115122

NUT

5шт.

17

89500411173

BRACKET

1шт.

18

89500404966

LATCH ASSY.

1шт.

19

89500404925

BRACKET

1шт.

20

8900100380

BOLT

M5 x 20

2шт.

21

8900010081

BOLT

M10 x 1.5 x 60

3шт.

22

8900002738

WASHER

4шт.

23

8900012607

NUT

2шт.

24

8900025351

NUT

3шт.

25

8900104491

WASHER

6шт.

26

89500419233

SUPPORT

1шт.

27

8998427951

CYLINDER

1шт.

28

8900114227

CIRCLIP

4шт.

29

89500408990

PIN

2шт.

30

89500417854

SHIELD

1шт.

31

8998196852

GASKET

1шт.

Order Length

1шт.

32

8900140777

NUT

6шт.

33

89500419872

BRACKET

1шт.

34

89500419868

GROMMET

2шт.

35

89500416953

SUPPORT

1шт.

36

8900134934

GRILLE

1шт.

37

8900127112

SCREW,Rd, M6 x 20mm

M6 x 20

6шт.

38

8916586024

SCREW,M6 x 30mm

M6 x 30; Replaces 8900125036 Bolt

4шт.

39

89500417855

SHIELD

1шт.

40

89500419867

GASKET

1шт.

41

8917345224

SCREW,M10 x 30mm

M10 x 30

6шт.

42

89500419530

COVER

1шт.

43

89500420775

SHIM

If Used

1шт.
