(67A00001647[001]) - PARTS, INSTRUMENT PANEL (UNTIL P.I.N.HHD0330BN7PG56092) (87518800)

Запчасти Case 330B (67A00001647[001]) - PARTS, INSTRUMENT PANEL (UNTIL P.I.N.HHD0330BN7PG56092) (87518800) (13) - Electrical System / Decals

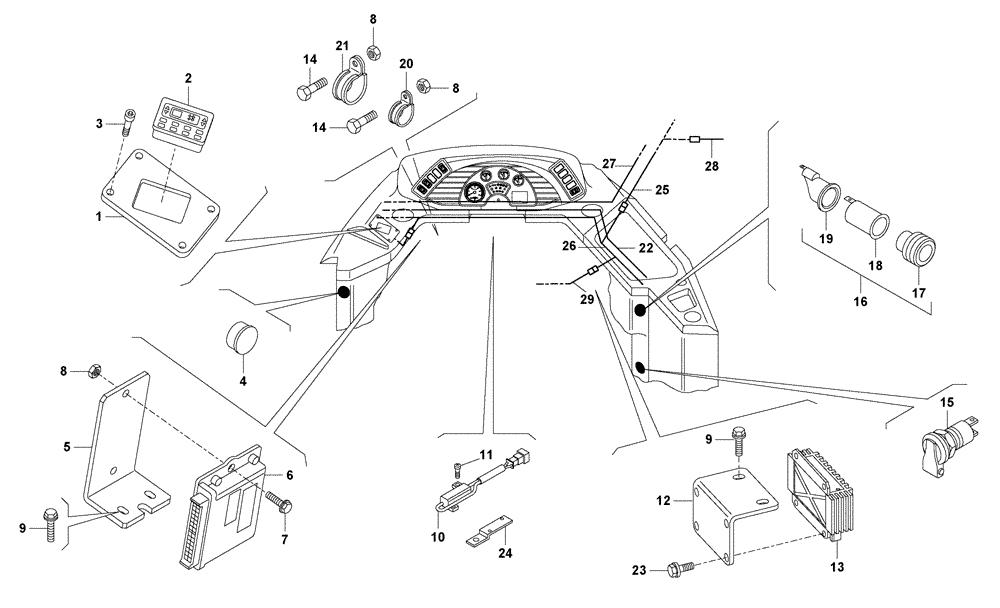

Схема запчастей Case 330B - (67A00001647[001]) - PARTS, INSTRUMENT PANEL (UNTIL P.I.N.HHD0330BN7PG56092) (87518800) (13) - Electrical System / Decals
20
22
11
2
25
26
4
10
8
8
24
9
8
5
27
18
19
12
6
23
14
21
9
28
7
14
29
3
15
13
16
1
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500409417

PLATE

1шт.

2

89500409698

CONTROL UNIT

1шт.

3

8998199849

BOLT

M4 x 12

4шт.

4

89500405521

CAP

1шт.

5

89500409479

SUPPORT

1шт.

6

89500417922

CONTROL UNIT

1шт.

7

8916585324

BOLT,M5 x 20mm

2шт.

8

8900125010

FLANGE NUT

2шт.

9

8900115589

BOLT

M10 x 30

4шт.

10

89500409635

RESISTOR

1шт.

11

8900103410

SELF-TAP SCREW

2шт.

12

89500409480

SUPPORT

1шт.

13

8941200568

TRANSFORMER

1шт.

14

8900124628

BOLT

M6 x 20

7шт.

15

8900140115

POWER SOCKET

1шт.

16

8904842512

CIGARETTE LIGHTER

1шт.

Include(s) 17, 18, 19

1шт.

17

8904842514

HEATING ELEMENT

1шт.

18

8904842794

SEAT/SLOT

1шт.

19

8904842515

RING NUT

1шт.

20

8900106732

COLLAR

1шт.

21

8900105517

COLLAR

2шт.

22

89500423014

WIRE HARNESS

HARNESS WIRE, Replaces 89500408930 Harness Wire Transmission Cab Used On Some Models

1шт.

23

8900142213

SCREW

4шт.

24

89500414195

BRACKET

1шт.

25

8900192867

WIRE HARNESS

Ceiling Light

1шт.

26

89500415440

WIRE HARNESS

Cab

1шт.

27

89500408935

WIRE HARNESS

Monitor

1шт.

28

89500403276

WIRE HARNESS

Input Monitor

1шт.

29

89500405070

WIRE HARNESS

Input Fleet-Link

1шт.
