(67A00002111[001]) - COMPONENTS, ELECTRICAL - TRANSFORMER (P.I.N. HHD0330BN7PG57000 AND AFTER) (84217025)

Запчасти Case 330B (67A00002111[001]) - COMPONENTS, ELECTRICAL - TRANSFORMER (P.I.N. HHD0330BN7PG57000 AND AFTER) (84217025) (13) - Electrical System / Decals

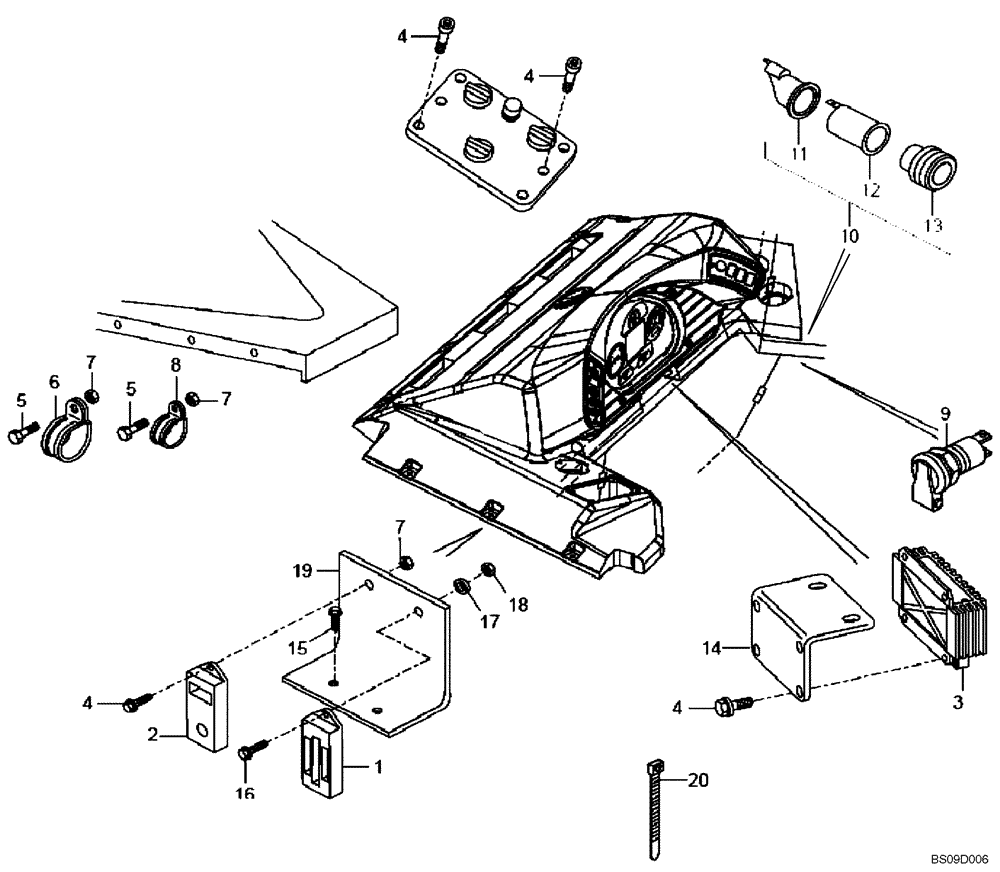

Схема запчастей Case 330B - (67A00002111[001]) - COMPONENTS, ELECTRICAL - TRANSFORMER (P.I.N. HHD0330BN7PG57000 AND AFTER) (84217025) (13) - Electrical System / Decals
4
8
4
7
19
12
7
16
5
14
2
13
4
7
18
9
3
10
4
15
1
6
20
11
17
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Components, Electrical - Transformer (84217025)

1шт.

1

89500433936

CONTROL UNIT

Slave In-Out

1шт.

2

89504036887

FLASHER UNIT

Directional Signal

1шт.

3

89504219480

TRANSFORMER

1шт.

4

8900142213

SCREW

6шт.

5

8900124628

BOLT

M6 x 20

4шт.

6

8900105517

COLLAR

Strap Band

2шт.

7

8900125009

NUT

6шт.

8

8900106732

COLLAR

Strap Band

4шт.

9

8900140115

POWER SOCKET

1шт.

10

8904842512

CIGARETTE LIGHTER

Assy

1шт.

11

8904842515

RING NUT

Fastening

1шт.

12

8904842794

SEAT/SLOT

Housing

1шт.

13

8904842514

HEATING ELEMENT

1шт.

14

89500409480

SUPPORT

1шт.

15

8998199849

BOLT

M4 x 12

4шт.

16

8916585324

BOLT,M5 x 20mm

M5 x 20

2шт.

17

8900002738

WASHER

Flat

2шт.

18

8900125010

FLANGE NUT

Flange

2шт.

19

89500425890

BRACKET

1шт.

20

8900163658

COLLAR

Strap Band

3шт.
