(47A01001829[001]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART

Запчасти Case 335 (47A01001829[001]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART (33) - BRAKES & CONTROLS

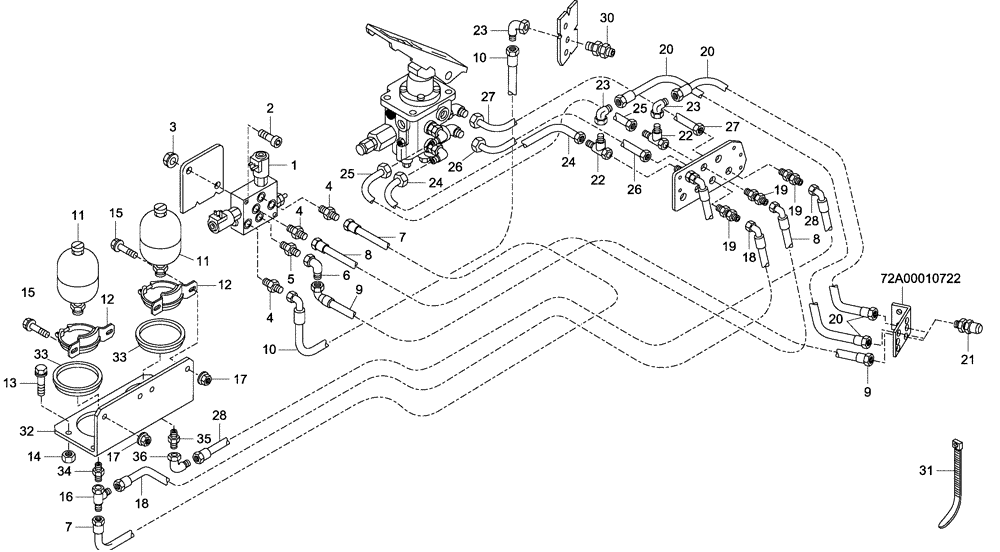

Схема запчастей Case 335 - (47A01001829[001]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART (33) - BRAKES & CONTROLS
15
34
18
35
2
23
17
28
17
22
10
10
9
1
31
16
19
27
13
28
18
5
12
22
6
20
4
36
15
19
21
3
19
23
32
11
25
28
4
8
11
24
24
26
20
20
8
30
27
33
4
14
12
23
7
25
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500408916

VALVE

1шт.

See Figure(s) 47K00000001

1шт.

2

8900108856

BOLT

M6 x 50

2шт.

3

8900125009

NUT

M6

2шт.

4

89500406116

CONNECTION

3шт.

5

89500408181

CONNECTION

1шт.

6

89500409390

HYD CONNECTOR

1шт.

7

89500407756

HOSE,9.65 mm ID x 1840.00 mm

1шт.

8

89500407781

HOSE

1шт.

9

89500408976

HOSE

1шт.

10

89500407786

HOSE

1шт.

11

89500409431

ACCUMULATOR

2шт.

12

89500409433

ACCUMULATOR

2шт.

13

8900118223

BOLT,M12 x 30mm

M12 x 30

4шт.

14

8900118202

NUT

M12

4шт.

15

8900116549

BOLT

M8 x 20

4шт.

16

89500409363

CONNECTION

1шт.

17

8900115122

NUT

M8

1шт.

18

89500410116

HOSE

1шт.

19

89500407662

HYD CONNECTOR

3шт.

20

89500409319

HOSE,2.00 mm ID x 3340.00 mm

2шт.

21

8900189997

HYD CONNECTOR

3шт.

22

89500409178

HYD CONNECTOR

2шт.

23

89500406107

CONNECTION

3шт.

24

89500407583

PIPE

1шт.

25

89500407584

PIPE

1шт.

26

89500407587

PIPE

1шт.

27

89500407588

PIPE

1шт.

28

89500407759

FLEXIBLE HOSE

1шт.

30

89500406220

HYD CONNECTOR

3шт.

31

8900150511

COLLAR

1шт.

32

89500406801

BRACKET

1шт.

33

89500409432

RING

2шт.

34

89500408432

HYD CONNECTOR

1шт.

35

89500406351

HYD CONNECTOR

1шт.

36

89500406107

CONNECTION

1шт.
