(43A01010802[001]) - STEERING SYSTEM - HYDRAULIC CIRCUIT (87451604)

Запчасти Case 335 (43A01010802[001]) - STEERING SYSTEM - HYDRAULIC CIRCUIT (87451604) (09) - Implement / Hydraulics / Frame / Brakes

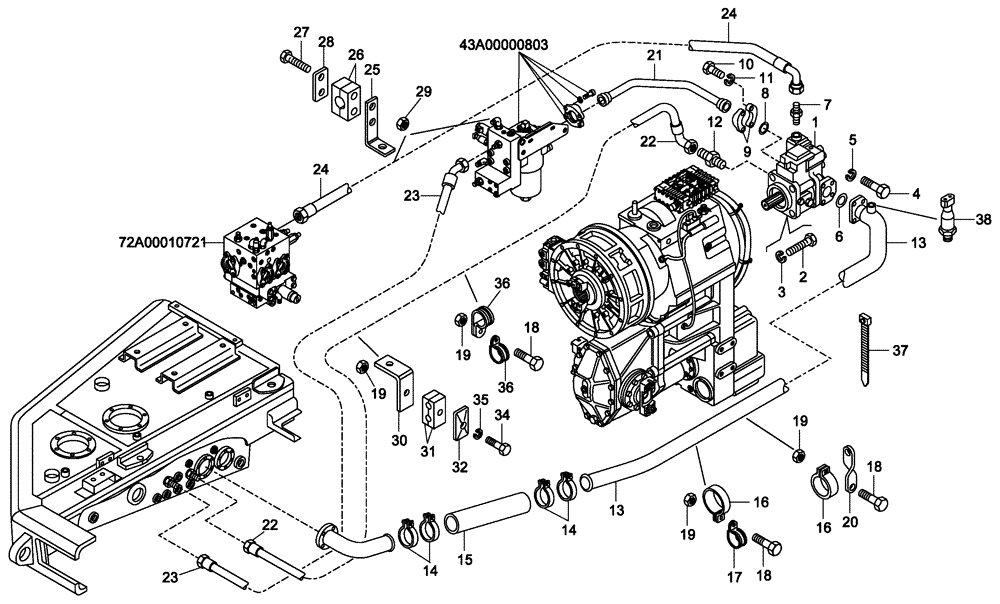

Схема запчастей Case 335 - (43A01010802[001]) - STEERING SYSTEM - HYDRAULIC CIRCUIT (87451604) (09) - Implement / Hydraulics / Frame / Brakes
27
12
34
35
3
14
21
5
1
23
36
16
37
17
31
2
25
19
8
6
32
18
18
36
19
14
24
18
16
30
10
24
13
22
19
11
19
7
26
23
22
38
28
13
20
15
9
29
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500408207

HYDRAULIC PUMP,143 CC

1шт.

See Figure(s) 43H00000013

1шт.

2

8900102204

BOLT,M18 x 55mm

M18 x 55

3шт.

3

8917798774

SPRING WASHER

18; Replaces 8900006087 Washer, Spring

3шт.

4

8900119987

BOLT

M12 x 40

4шт.

5

8900115529

LOCK WASHER

12

4шт.

6

8917290480

O-RING

1шт.

7

89500406113

HYD CONNECTOR

1шт.

8

8917289480

O-RING

SEALRING

1шт.

9

8900191137

FLANGE

2шт.

10

8916712534

SCREW,M14 x 50mm

M14 x 50

4шт.

11

8900102292

SPRING WASHER

4шт.

12

89500403772

HYD CONNECTOR

1шт.

13

89500406671

PIPE

1шт.

14

89500409024

STRAP

4шт.

15

89500406673

HOSE,935.00 mm

1шт.

16

89500407962

STRAP

3шт.

17

8900102897

COLLAR

2шт.

18

8900115555

BOLT,M8 x 30mm

M8 x 30

4шт.

19

8900115122

NUT

M8

5шт.

20

89500409139

BRACKET

1шт.

21

89500408534

PIPE

1шт.

22

89500407736

HOSE

1шт.

23

89500407738

HOSE

1шт.

24

89500407787

HOSE

1шт.

25

89500407739

SUPPORT

2шт.

26

89500408035

COLLAR

2шт.

27

8900012143

BOLT,M6 x 55mm

M6 x 55

4шт.

28

89500407425

PLATE

2шт.

29

8900125009

NUT

6

4шт.

30

89500408005

SUPPORT

M6

1шт.

31

89500403882

COLLAR

1шт.

32

8900174958

COVER PLATE

1шт.

34

8900010898

BOLT

M8 x 70

1шт.

35

8900145012

COLLAR

8 x 16

1шт.

36

8900125021

STRAP

2шт.

37

8900150511

COLLAR

1шт.

38

89500409104

SWITCH

1шт.
