(72A00000740[001]) - DUMPING SYSTEM - DUMP BODY, HEATING (87612076)

Запчасти Case 335 (72A00000740[001]) - DUMPING SYSTEM - DUMP BODY, HEATING (87612076) (09) - Implement / Hydraulics / Frame / Brakes

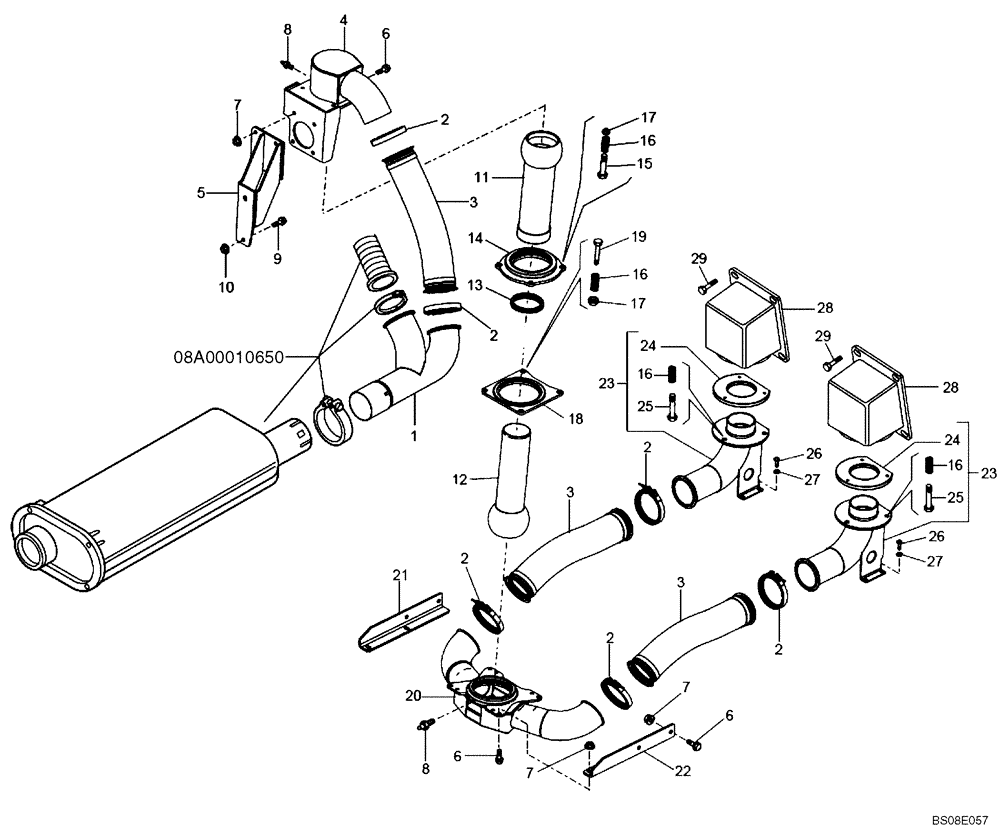

Схема запчастей Case 335 - (72A00000740[001]) - DUMPING SYSTEM - DUMP BODY, HEATING (87612076) (09) - Implement / Hydraulics / Frame / Brakes
25
3
2
4
23
9
24
23
26
20
7
10
16
8
16
27
12
1
2
28
13
3
8
11
5
27
2
22
6
29
17
14
16
08a00010650
2
7
2
3
21
6
19
2
24
7
17
28
15
26
25
29
18
6
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500409908

EXHAUST SYSTEM PIPE

1шт.

2

8900185213

COLLAR

6шт.

3

89500430370

EXHAUST SYSTEM PIPE

Replaces 8900185292 Pipe, Flexible - Used On Some Models

3шт.

4

89500409875

EXHAUST SYSTEM PIPE

1шт.

5

89500409872

SUPPORT

1шт.

6

8916588224

BOLT,M12 x 40mm

12шт.

7

8900118202

NUT

12шт.

8

8900100865

KEY

2шт.

9

8900135062

SCREW,M14 x 40mm

2шт.

10

8900135059

NUT

2шт.

11

89500409894

EXHAUST SYSTEM PIPE

1шт.

12

89500409899

ADAPTER

1шт.

13

89500414064

CLAMP

1шт.

14

89500409849

FLANGE

1шт.

15

8900955261

BOLT

4шт.

16

89500401953

SPRING

16шт.

17

8900055100

SPECIAL NUT

8шт.

18

89500409827

FLANGE

1шт.

19

8900011999

BOLT

4шт.

20

89500409678

EXHAUST MANIFOLD

1шт.

21

89500409844

SUPPORT

1шт.

22

89500409845

SUPPORT

1шт.

23

89500427945

PIPE

ASSY EXHAUST; Replaces 89500410054 Pipe, Exhaust

2шт.

Include(s) 16, 24, 25

1шт.

24

89500427946

FLANGE

Replaces 89500413760 Flange

2шт.

25

89500403647

BOLT

6шт.

26

8900140488

BOLT

8шт.

27

8900048949

WASHER

8шт.

28

89500425858

HOUSING

If Used; Parts Added To Installation

2шт.

29

8900124669

BOLT

M10 x 40, If Used; Parts Added To Installation

8шт.

30

8998341353

FIP KIT

Dump Body Heating; Incl. Items 1-29 Not Illustrated

1шт.
