(51A00001291[001]) - DRIVER CAB - DASHBOARD AND INTERNAL CONSOLE (87365954)

Запчасти Case 335 (51A00001291[001]) - DRIVER CAB - DASHBOARD AND INTERNAL CONSOLE (87365954) (10) - Cab/Cowlings

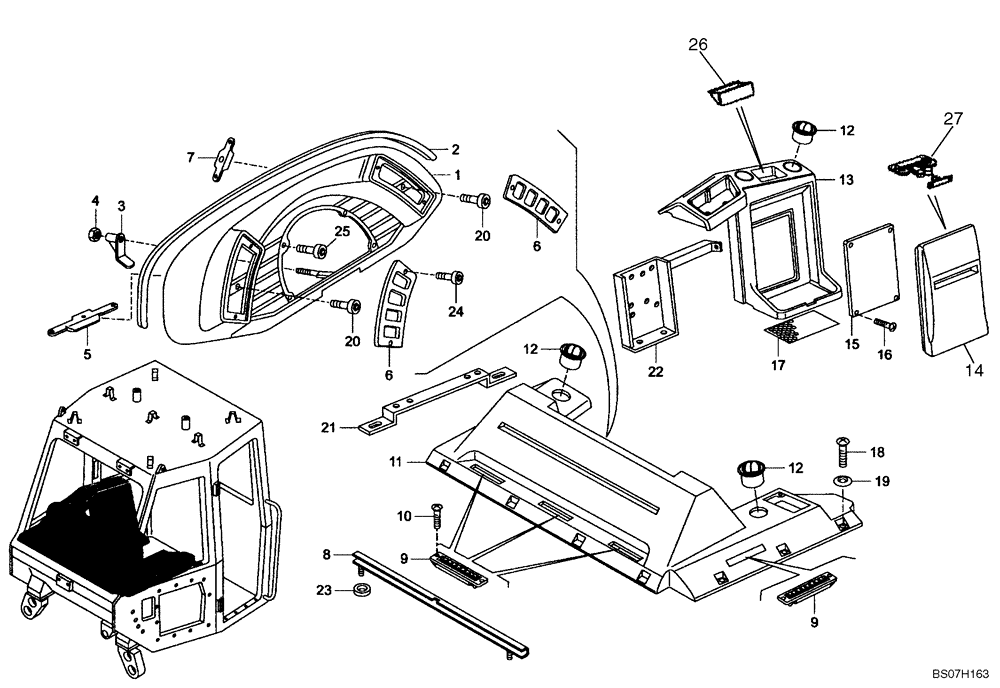

Схема запчастей Case 335 - (51A00001291[001]) - DRIVER CAB - DASHBOARD AND INTERNAL CONSOLE (87365954) (10) - Cab/Cowlings
15
10
23
22
20
5
2
11
9
6
25
1
24
26
19
17
12
8
6
12
27
13
3
9
4
20
7
12
16
18
21
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900132942

DASHBOARD

Does Not Include Instrument Cluster or Switches

1шт.

2

8900132943

GASKET

1шт.

3

8900132949

BRACKET

1шт.

4

8917785711

LOCK NUT

M6

1шт.

5

8900132890

BRACKET

LH

1шт.

6

8900132912

PLATE

2шт.

7

8900132891

BRACKET

RH

1шт.

8

8900132913

FIXING STRIP

1шт.

9

8900132874

DIFFUSER

5шт.

10

8900142306

SCREW

M3 x 16

10шт.

11

8900132915

DASHBOARD

Console, Instrument Support

1шт.

12

8900127336

DIFFUSER

3шт.

13

8900132916

TRAY

1шт.

14

8900132917

LID

1шт.

15

8900127297

COVER

1шт.

16

8916695324

SCREW

M4 x 20; Replaces 8916690124 Screw

4шт.

17

8900132918

MAT

1шт.

18

8916688224

BOLT

M5 x 30

1шт.

19

8900133351

COLLAR

1шт.

20

8900133885

BOLT,M5 x 20mm

M5 x 20; Replaces 8900003221 Bolt

2шт.

21

8900132935

SUPPORT

1шт.

22

8900132934

SUPPORT

CONTROL UNIT

1шт.

23

8900132936

WASHER

1шт.

24

8916695324

SCREW

M4 x 16

4шт.

25

8900003221

BOLT

M5 x 20

4шт.

26

8998340117

ASH TRAY

If Used

1шт.

27

8998340118

LATCH

LATCH ASSEMBLY, If Used

1шт.
