(67A00011462[001]) - ELECTRICAL CIRCUIT - BATTERY CUT-OUT (87363365)

Запчасти Case 335 (67A00011462[001]) - ELECTRICAL CIRCUIT - BATTERY CUT-OUT (87363365) (13) - Electrical System / Decals

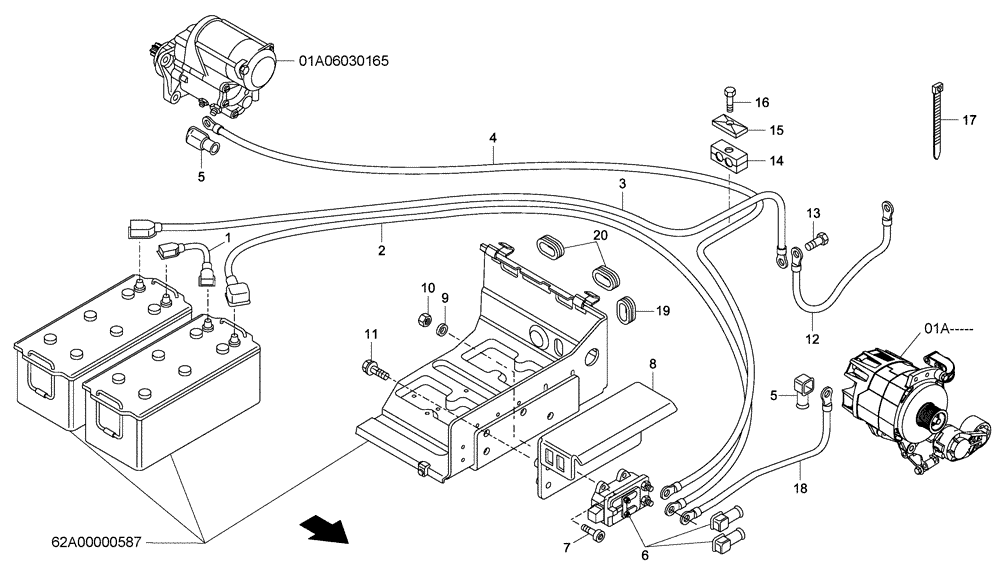

Схема запчастей Case 335 - (67A00011462[001]) - ELECTRICAL CIRCUIT - BATTERY CUT-OUT (87363365) (13) - Electrical System / Decals
5
12
11
20
14
2
17
16
9
18
10
6
7
1
13
3
19
8
5
15
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900115153

CABLE

1шт.

2

89500405253

CABLE

POSITIVE - BATT - DISCONN. DEVIC

1шт.

3

8900189067

CABLE

NEGATIVE - BATTERY

1шт.

4

89500409331

CABLE

NEGATIVE - STARTER MOTOR

1шт.

5

8900142325

PROTECTION CAP

2шт.

6

8900183704

BATTERY CUT-OUT

1шт.

7

8900003224

BOLT,M8 x 30mm

M8 x 30

4шт.

8

89500408943

SUPPORT

1шт.

9

8900956220

LOCK WASHER

8

4шт.

10

8900115122

NUT

M8

4шт.

11

8900115555

BOLT,M8 x 30mm

M8 x 30

6шт.

12

89500409332

CABLE

GROUND - FRAME - ENGINE

1шт.

13

8900121098

BOLT,M8 x 16mm

M16 x 16

1шт.

14

8900164549

CLAMP

2шт.

15

8900174958

COVER PLATE

1шт.

16

8900115121

BOLT,M8 x 40mm

M8 x 40

1шт.

17

8900184223

HOSE CLAMP

1шт.

18

89500418404

ELECTRIC CABLE

1шт.

19

8900122409

GASKET

1шт.

20

8900122408

GASKET

2шт.
