(94A00000520[001]) - AUTOMATIC GREASING SYSTEM - REAR FRAME

Запчасти Case 335 (94A00000520[001]) - AUTOMATIC GREASING SYSTEM - REAR FRAME (19) - OPTIONS

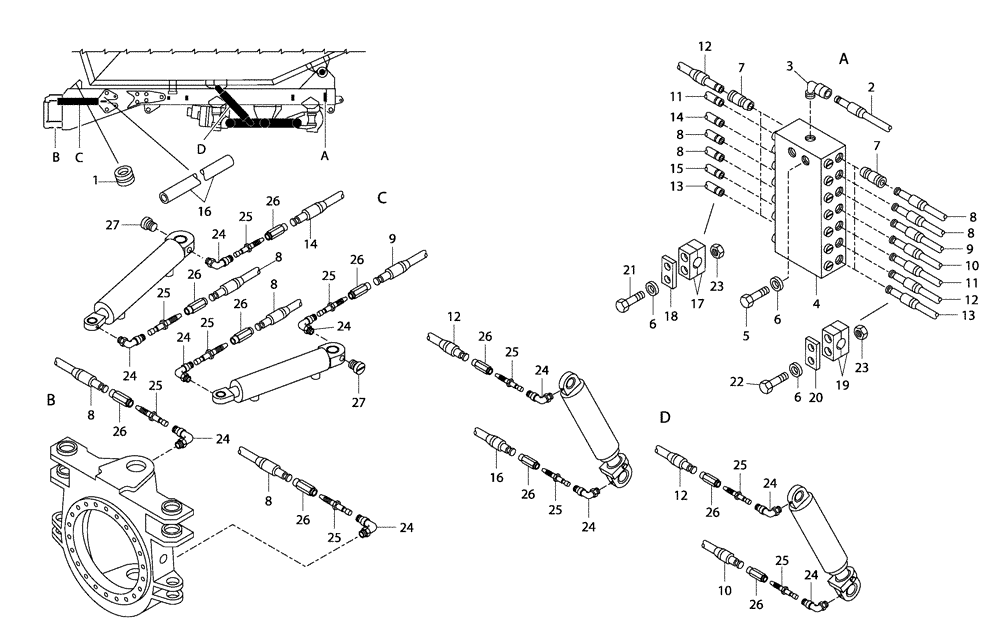

Схема запчастей Case 335 - (94A00000520[001]) - AUTOMATIC GREASING SYSTEM - REAR FRAME (19) - OPTIONS
6
25
26
12
26
25
2
12
2
24
25
24
25
10
24
23
25
8
15
22
25
24
8
8
16
24
3
26
11
1
13
26
6
19
4
11
26
17
13
14
8
16
23
26
9
26
5
14
24
25
8
27
24
26
18
12
7
12
24
10
27
25
25
6
26
2
25
8
8
8
24
24
20
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900102075

LOCK WASHER

1шт.

2

89500408985

HOSE

1шт.

3

8900190690

HYD CONNECTOR

1шт.

4

8900195315

CONTROL VALVE

1шт.

5

8900010369

BOLT

M6 x 40

2шт.

6

8900955275

LOCK WASHER

8шт.

7

8900190691

HYDRAULIC VALVE

14шт.

8

89500408982

HOSE

4шт.

9

8900190775

FLEXIBLE HOSE

6000 mm

1шт.

10

89500408983

HOSE

1шт.

11

8900190770

FLEXIBLE HOSE

1900 mm

2шт.

See Figure(s) 94A01000520; Ref.2

1шт.

12

89500400381

FLEXIBLE HOSE

2шт.

13

89500405938

FLEXIBLE HOSE

2шт.

See Figure(s) 94A01000520; Ref.1

1шт.

14

8900190773

FLEXIBLE HOSE

5500 mm

1шт.

15

8900190771

FLEXIBLE HOSE

1800 mm

1шт.

16

89500405924

FLEXIBLE HOSE

1300 mm

1шт.

17

8900194914

CLAMP BRACKET

4шт.

18

89500407426

PLATE

2шт.

19

8900108880

CLAMP

2шт.

20

89500407423

PLATE

1шт.

21

8900020291

BOLT,M6 x 65mm

M6 x 65

4шт.

22

8900008390

BOLT,M6 x 45mm

M6 x 45

2шт.

23

8900108842

NUT

6шт.

24

8900190693

HYD CONNECTOR

10шт.

25

8900190695

HYD CONNECTOR

10шт.

26

8900190694

BUSHING

10шт.

27

8900194277

PLUG

2шт.
