(47A00041974[001]) - BRAKE LINES, FRONT AXLE (P.I.N. HHD0335BN8PG58135 AND AFTER) (SEP 2008) (84159209)

Запчасти Case 335B (47A00041974[001]) - BRAKE LINES, FRONT AXLE (P.I.N. HHD0335BN8PG58135 AND AFTER) (SEP 2008) (84159209) (09) - Implement / Hydraulics / Frame / Brakes

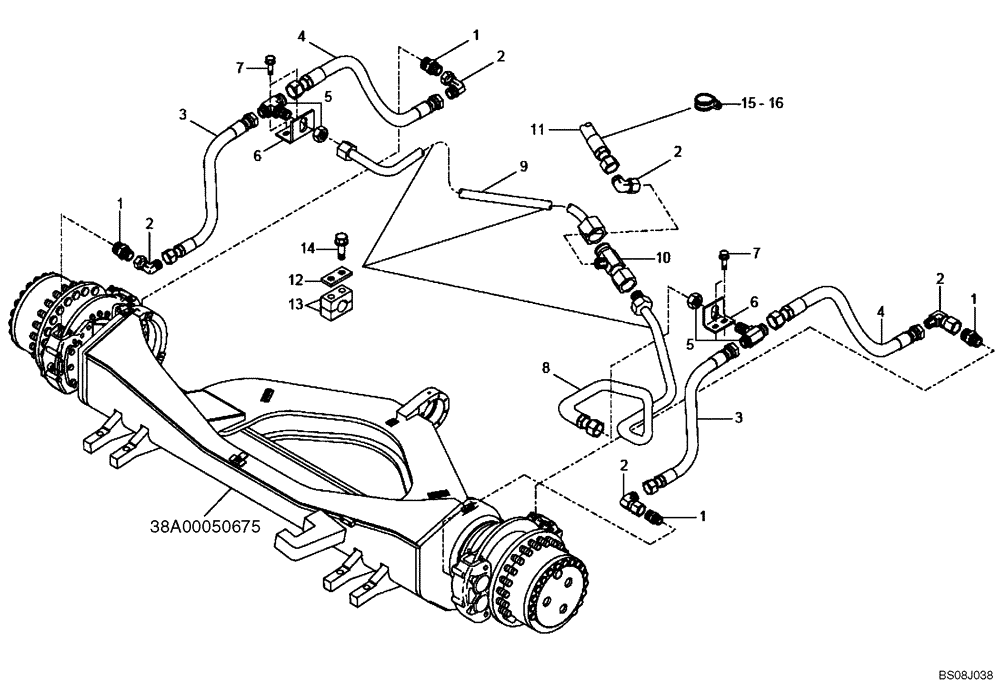

Схема запчастей Case 335B - (47A00041974[001]) - BRAKE LINES, FRONT AXLE (P.I.N. HHD0335BN8PG58135 AND AFTER) (SEP 2008) (84159209) (09) - Implement / Hydraulics / Frame / Brakes
15
12
5
2
6
3
2
7
7
4
9
1
10
8
13
16
38a00050675
14
11
5
6
2
1
1
3
4
1
2
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Brake Lines - Front Driive Axle (Chassis 458135 And After) (SEP 2008)

1шт.

1

89500424283

HYD CONNECTOR

4шт.

2

89500406108

CONNECTION

Elbow

5шт.

3

89500433736

HYD TUBE

2шт.

4

89500433737

HYD TUBE

2шт.

5

89500408781

CONNECTION

Tee

4шт.

6

89500422007

BRACKET

2шт.

7

8900116550

BOLT,M6 x 10mm

M6 x 10

4шт.

8

89500433735

HYD TUBE,534.3, 360.6 mm L

1шт.

9

89500433734

HYD TUBE

1шт.

10

89500408781

CONNECTION

Tee

1шт.

11

89500410116

HOSE

Assy

1шт.

12

89500407422

PLATE

7шт.

13

8900108841

COLLAR

14шт.

14

8900125036

BOLT,M6 x 30mm

M6 x 30

6шт.

15

8900142305

CLAMP

1шт.

16

8900105517

COLLAR

Strap Band

1шт.
