(49A01001027[001]) - RECEIVER DRYER, FRONT FRAME ( A B C D ) PNEUMATICS (87612817)

Запчасти Case 335B (49A01001027[001]) - RECEIVER DRYER, FRONT FRAME ( A B C D ) PNEUMATICS (87612817) (09) - Implement / Hydraulics / Frame / Brakes

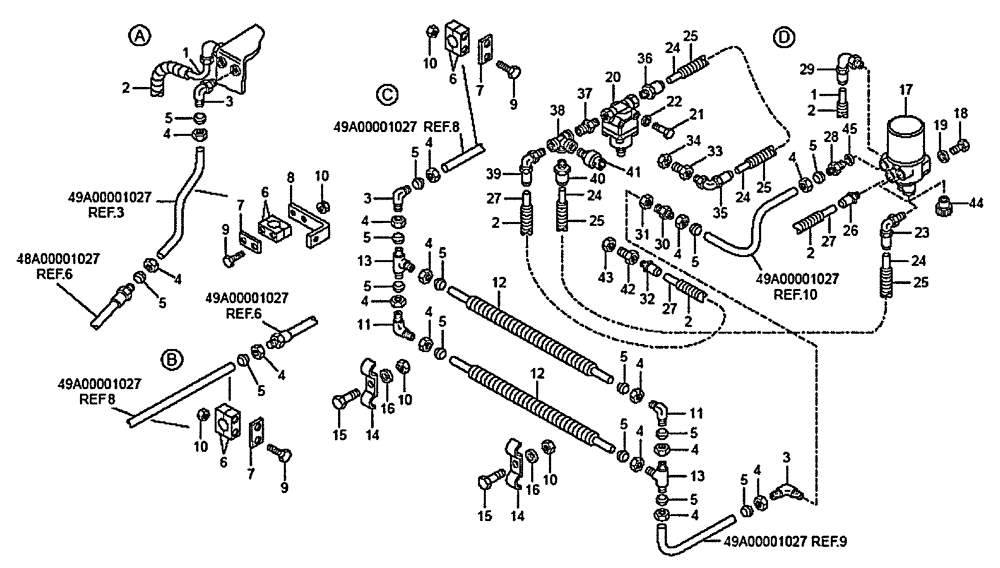

Схема запчастей Case 335B - (49A01001027[001]) - RECEIVER DRYER, FRONT FRAME ( A B C D ) PNEUMATICS (87612817) (09) - Implement / Hydraulics / Frame / Brakes
4
12
40
16
25
13
5
4
5
43
14
34
42
28
4
24
4
27
5
9
12
5
37
5
10
11
13
5
29
6
2
26
1
4
5
3
19
39
4
5
1
6
4
23
25
4
22
5
24
3
10
24
45
7
9
27
10
2
20
14
11
27
25
17
10
21
35
5
2
32
41
18
44
6
9
7
7
4
25
5
8
5
30
2
5
4
4
33
15
16
5
2
15
24
4
31
3
36
10
38
4
5
4
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900095210

PLASTIC-RUBBER TUBE

D.4 x 6

1шт.

Use As Required

1шт.

2

8900095153

FLEXIBLE SHEATH

D.8.4 x 11.7

1шт.

Use As Required

1шт.

3

8900168723

HYD CONNECTOR

3шт.

4

8900141384

NUT

12шт.

5

8900141385

RING

12шт.

6

89500409912

CLAMP

6шт.

7

89500407423

PLATE

3шт.

8

89500409910

SUPPORT

1шт.

9

8900033168

BOLT

6шт.

10

8900125009

NUT

8шт.

11

8916550015

HYD CONNECTOR

2шт.

12

8998196152

PIPE

2шт.

13

8916581114

HYD CONNECTOR

2шт.

14

8900168284

COLLAR

2шт.

15

8900140610

BOLT

M6 X 20

2шт.

16

8900955275

LOCK WASHER

2шт.

17

8960179690

RECEIVER-DRYER

See Figure 49W00000010 (001) For Repair Kit Service Breakdown

1шт.

18

8900001392

BOLT,M12 x 1.75 x 30mm

4шт.

19

8900115529

LOCK WASHER

4шт.

20

8900116047

VALVE

1шт.

21

8900045316

BOLT,M8 x 60mm

M8 x 60

2шт.

22

8900956220

LOCK WASHER

2шт.

23

8900117284

HYD CONNECTOR

1шт.

24

8900095213

PLASTIC-RUBBER TUBE

D.9 x 12

1шт.

Use As Required

1шт.

25

8900095201

TUBE

D.12.7X15.8

1шт.

Use As Required

1шт.

26

8900117243

HYD CONNECTOR

1шт.

27

8900095211

HOSE

D.6 x 8

1шт.

Use As Required

1шт.

28

8900141355

HYD CONNECTOR

1шт.

29

8900117240

HYD CONNECTOR

1шт.

30

8900141358

HYD CONNECTOR

1шт.

31

8900141360

NUT

1шт.

32

8900124037

FITTING

1шт.

33

8900117261

HYD CONNECTOR

1шт.

34

8900117265

NUT

1шт.

35

8900117283

HYD CONNECTOR

1шт.

36

8900117246

HYD CONNECTOR

1шт.

37

8900121516

HYD CONNECTOR

1шт.

38

8900121523

HYD CONNECTOR

1шт.

39

8900117282

HYD CONNECTOR

1шт.

40

8900117245

HYD CONNECTOR

1шт.

41

89504255336

SWITCH

Replaces 89504103341 Switch

1шт.

42

8900117260

FITTING

1шт.

43

8900117264

NUT

1шт.

44

8900119036

MUFFLER

1шт.

45

8999489022

GASKET

1шт.
