(59A00030545[001]) - INSTALL, ENGINE HOOD ( P.I.N. HHD0335BN8PG58147 AND AFTER) (87483179)

Запчасти Case 335B (59A00030545[001]) - INSTALL, ENGINE HOOD ( P.I.N. HHD0335BN8PG58147 AND AFTER) (87483179) (10) - Cab/Cowlings

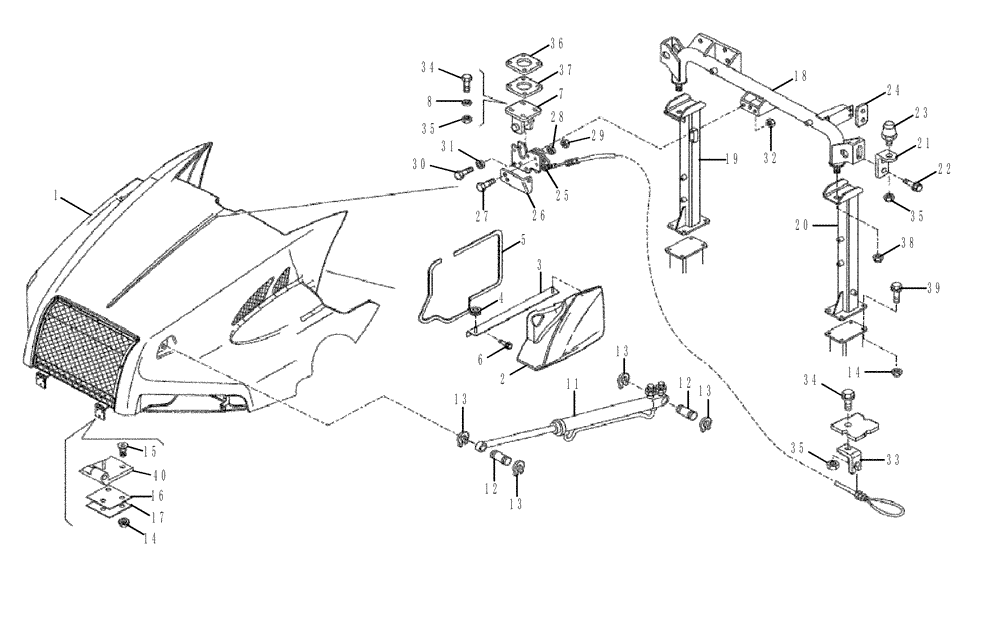

Схема запчастей Case 335B - (59A00030545[001]) - INSTALL, ENGINE HOOD ( P.I.N. HHD0335BN8PG58147 AND AFTER) (87483179) (10) - Cab/Cowlings
5
22
31
24
23
19
6
36
12
28
29
26
40
37
8
16
13
20
21
30
35
4
32
2
12
27
17
14
1
35
13
39
33
35
13
34
38
18
15
13
34
11
7
25
3
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500426662

HOOD

1шт.

2

89500424307

COVER

CHEEK

1шт.

3

89500424306

BRACKET

1шт.

4

89500419868

GROMMET

2шт.

5

89500419867

GASKET

1шт.

6

8916586424

BOLT,M8 x 25mm

M8 x 25

6шт.

7

89500426681

BRACKET

1шт.

8

8916889604

WASHER

8шт.

11

89504172828

CYLINDER,Double Acting, 25mm Rod, 512mm Stroke

Hood Tilt; Replaces 8998427951 Cylinder, Cab Tilt

1шт.

12

89500408990

PIN

2шт.

13

8900114227

CIRCLIP

4шт.

14

8900140777

NUT

14шт.

15

8917345224

SCREW,M10 x 30mm

M10 x 30

6шт.

16

89500423539

SHIM

2шт.

17

89500423540

SHIM

2шт.

18

89500416957

CROSSMEMBER

1шт.

19

89500416953

SUPPORT

1шт.

20

89500416955

SUPPORT

1шт.

21

89500409096

BRACKET

2шт.

22

8900115121

BOLT,M8 x 40mm

M8 x 40

4шт.

23

8900152133

PAD

STOP

2шт.

24

89500409097

PLATE

2шт.

25

89500404966

LATCH ASSY.

1шт.

26

89500404925

BRACKET

1шт.

27

8900100380

BOLT

M5 x 20

2шт.

28

8900002738

WASHER

FLAT

4шт.

29

8900012607

NUT

S.L.

2шт.

30

8900010081

BOLT

M10 x 1.5 x 60

3шт.

31

8900104491

WASHER

6шт.

32

8900025351

NUT

S.L.

3шт.

33

89500411173

BRACKET

1шт.

34

8900115555

BOLT,M8 x 30mm

M8 x 30

5шт.

35

8900115122

NUT

S.L.

7шт.

36

89500427752

SHIM

3.0MM THICKNESS

1шт.

37

89500427753

SHIM

1.0MM THICKNESS

1шт.

38

8900124569

NUT

M20

2шт.

39

8900124669

BOLT

M10 x 40

8шт.

40

8998340811

HINGE

2шт.
