(67A00002110[001]) - COMPONENTS ELECTRICAL (P.I.N. HHD0335BN8PG58147 AND AFTER) (84216525)

Запчасти Case 335B (67A00002110[001]) - COMPONENTS ELECTRICAL (P.I.N. HHD0335BN8PG58147 AND AFTER) (84216525) (13) - Electrical System / Decals

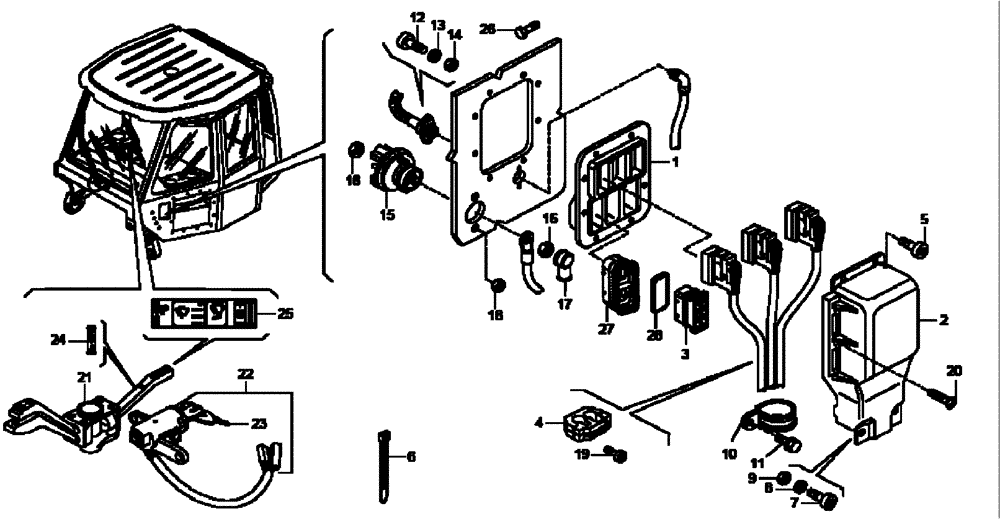

Схема запчастей Case 335B - (67A00002110[001]) - COMPONENTS ELECTRICAL (P.I.N. HHD0335BN8PG58147 AND AFTER) (84216525) (13) - Electrical System / Decals
11
27
26
13
7
8
10
1
2
24
16
15
16
17
9
12
28
19
4
23
6
22
18
5
25
14
21
20
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Components, Electrical (84216525), Start Serial: 58147

1шт.

1

89504002684

PLATE

1шт.

2

89500363406

COVER

1шт.

3

89500373567

PLUG

1шт.

4

89504077459

BRACKET

1шт.

5

8900109848

BOLT,M6 x 30mm

2шт.

6

8900045763

STRAP

20шт.

7

8900108856

BOLT

2шт.

8

8900002738

WASHER

2шт.

9

8900125010

FLANGE NUT

2шт.

10

8900163658

COLLAR

3шт.

11

8900115555

BOLT,M8 x 30mm

1шт.

12

8900125013

SCREW,M3 x 16mm

2шт.

13

8900127601

LOCK WASHER

2шт.

14

8900009278

NUT

2шт.

15

8900124540

POWER SOCKET

1шт.

16

8900115122

NUT

2шт.

17

8900142325

PROTECTION CAP

1шт.

18

8900125009

NUT

5шт.

19

8916585324

BOLT,M5 x 20mm

2шт.

20

8900182674

SCREW,M6 x 20mm

6шт.

21

8900124528

SWITCH

Combination; Incl. NSS Wire Leads for Horn Button, Wiper Switch, High Beam Light Switch, and Cluster Scrolling Controls

1шт.

22

8998491189

SWITCH

1шт.

23

8900120120

IGNITION KEY

1шт.

24

89500409054

LABEL

1шт.

25

89500409055

LABEL

1шт.

26

8900121098

BOLT,M8 x 16mm

2шт.

27

8941223308

HOUSING

1шт.

28

89001237577

GROMMET

2шт.
