(67A00002111[001]) - COMPONENTS, ELECTRICAL (P.I.N. HHD0335BN8PG58147 AND AFTER) (84217025)

Запчасти Case 335B (67A00002111[001]) - COMPONENTS, ELECTRICAL (P.I.N. HHD0335BN8PG58147 AND AFTER) (84217025) (13) - Electrical System / Decals

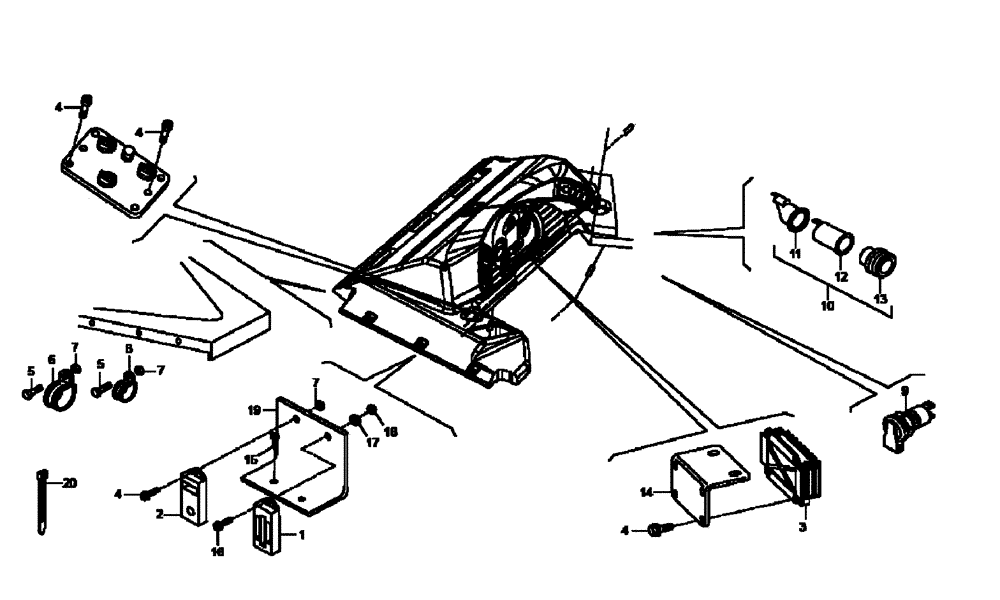

Схема запчастей Case 335B - (67A00002111[001]) - COMPONENTS, ELECTRICAL (P.I.N. HHD0335BN8PG58147 AND AFTER) (84217025) (13) - Electrical System / Decals
13
4
12
7
3
18
4
1
5
6
11
4
7
9
2
10
14
5
7
17
20
8
19
16
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Components, Electrical (84217025), Start Serial: 58147

1шт.

1

89500433936

CONTROL UNIT

1шт.

2

89504036887

FLASHER UNIT

1шт.

3

89504219480

TRANSFORMER

1шт.

4

8900142213

SCREW

6шт.

5

8900124628

BOLT

4шт.

6

8900105517

COLLAR

2шт.

7

8900125009

NUT

6шт.

8

8900106732

COLLAR

4шт.

9

8900140115

POWER SOCKET

1шт.

10

8904842512

CIGARETTE LIGHTER

Includes Ref 11,12 and 13

1шт.

11

8904842515

RING NUT

1шт.

12

8904842794

SEAT/SLOT

1шт.

13

8904842514

HEATING ELEMENT

1шт.

14

89500409480

SUPPORT

1шт.

15

8998199849

BOLT

4шт.

16

8916585324

BOLT,M5 x 20mm

2шт.

17

8900002738

WASHER

2шт.

18

8900125010

FLANGE NUT

2шт.

19

89500425890

BRACKET

1шт.

20

8900163658

COLLAR

3шт.
