(47A00011773[001]) - BRAKE SYSTEM - REAR AXLE (87451608)

Запчасти Case 340 (47A00011773[001]) - BRAKE SYSTEM - REAR AXLE (87451608) (33) - BRAKES & CONTROLS

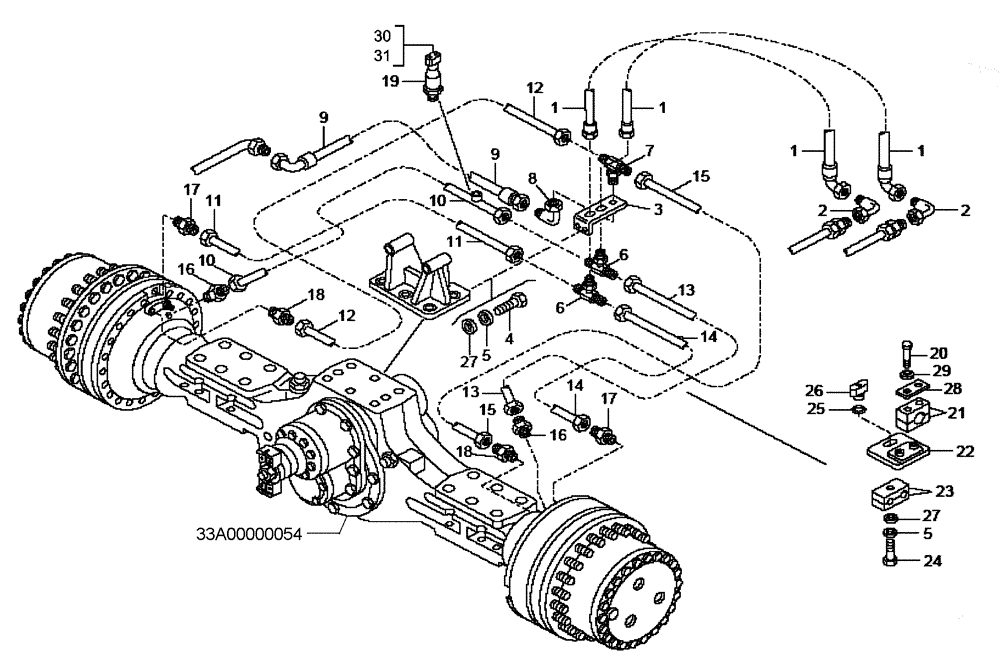

Схема запчастей Case 340 - (47A00011773[001]) - BRAKE SYSTEM - REAR AXLE (87451608) (33) - BRAKES & CONTROLS
3
23
9
31
17
18
22
2
1
7
14
26
12
13
24
19
17
11
2
10
20
27
6
10
9
13
12
5
4
16
29
1
27
14
25
16
15
11
15
28
21
30
8
6
18
1
5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500409625

HOSE

2шт.

2

89500409067

CONNECTION

2шт.

3

89500408788

SUPPORT

1шт.

4

8900103551

BOLT

M8X30

2шт.

5

8900956220

LOCK WASHER

4шт.

6

89500407324

CONNECTION

2шт.

7

89500408781

CONNECTION

1шт.

8

89500406108

CONNECTION

1шт.

9

89500409623

HOSE

1шт.

10

89500408762

PIPE

1шт.

11

89500408763

PIPE

1шт.

12

89500408764

PIPE

1шт.

13

89500408765

PIPE

1шт.

14

89500408766

PIPE

1шт.

15

89500408767

PIPE

1шт.

16

89500408782

CONNECTION

2шт.

17

89500408695

CONNECTION

2шт.

18

89500408783

CONNECTION

2шт.

19

89500419909

SWITCH ASSY

Replaces 89500409099 Switch Used On Some Models

1шт.

20

8900106597

BOLT

M6X30

4шт.

21

8900108841

COLLAR

4шт.

22

89500408786

SUPPORT

2шт.

23

89500408784

COLLAR

4шт.

24

8900028670

BOLT

M8X55

2шт.

25

89500407418

GASKET

2шт.

26

89500407417

NUT

2шт.

27

8917094924

WASHER

8X1.6X16

4шт.

28

89500407422

PLATE

2шт.

29

8900955275

LOCK WASHER

6

4шт.

30

89500418011

FITTING

Not Illustrated

1шт.

31

89500424661

HARNESS

Not Illustrated

1шт.
