(47A01001812[001]) - COOLING BRAKE SYSTEM

Запчасти Case 340 (47A01001812[001]) - COOLING BRAKE SYSTEM (33) - BRAKES & CONTROLS

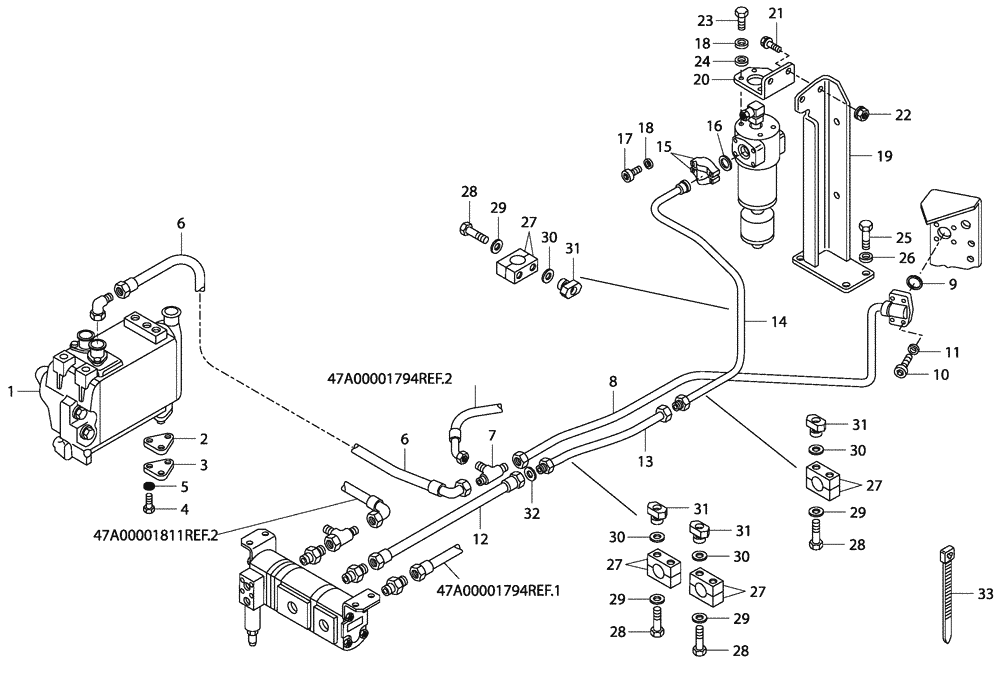

Схема запчастей Case 340 - (47A01001812[001]) - COOLING BRAKE SYSTEM (33) - BRAKES & CONTROLS
31
31
28
7
10
3
14
31
33
28
8
29
9
27
28
21
24
27
18
13
28
26
22
5
30
30
15
27
17
12
29
11
1
29
30
16
27
25
29
19
31
18
6
6
23
32
2
30
20
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500404431

HEAT EXCHANGER

1шт.

2

89500409135

GASKET

1шт.

3

89500409134

COVER

1шт.

4

8900140738

BOLT

M8 x 20

3шт.

5

8900956220

LOCK WASHER

8

3шт.

6

89500409090

HOSE

1шт.

7

89500407665

HYD CONNECTOR

1шт.

8

89500409968

PIPE

1шт.

9

8917289481

SEALING RING

1шт.

10

8916709134

BOLT,M10 x 1.5 x 45mm

M10 x 1.5 x 45

4шт.

11

8900001049

LOCK WASHER

10

4шт.

12

89500409086

HOSE,31.75 mm ID x 1255.00 mm

1шт.

13

89500410026

PIPE

1шт.

14

89500409943

PIPE

1шт.

15

8900191133

FLANGE

2шт.

16

8917289481

SEALING RING

1шт.

17

8900125707

BOLT,M10 x 30mm

M10 x 30

4шт.

18

8900001049

LOCK WASHER

10

8шт.

19

89500409865

SUPPORT

1шт.

20

89500409892

BRACKET

1шт.

21

8900118223

BOLT,M12 x 30mm

M12 x 30

2шт.

22

8900118202

NUT

M12

2шт.

23

8900001821

BOLT

M10 x 20

4шт.

24

8900956580

WASHER

10 x 21

4шт.

25

8900140406

BOLT

M12 x 1.75 x 30

4шт.

26

8900115529

LOCK WASHER

4шт.

27

89500407410

CLAMP

8шт.

28

8900003223

BOLT,M6 x 40mm

M6 x 40

8шт.

29

8900955275

LOCK WASHER

8шт.

30

89500407418

GASKET

8шт.

31

8900108842

NUT

8шт.

32

8917279281

SEALING RING

1шт.

33

8900150511

COLLAR

1шт.
