(47A00011794[001]) - BRAKE SYSTEM - FRONT DRIVE AXLE (87451878)

Запчасти Case 340 (47A00011794[001]) - BRAKE SYSTEM - FRONT DRIVE AXLE (87451878) (09) - Implement / Hydraulics / Frame / Brakes

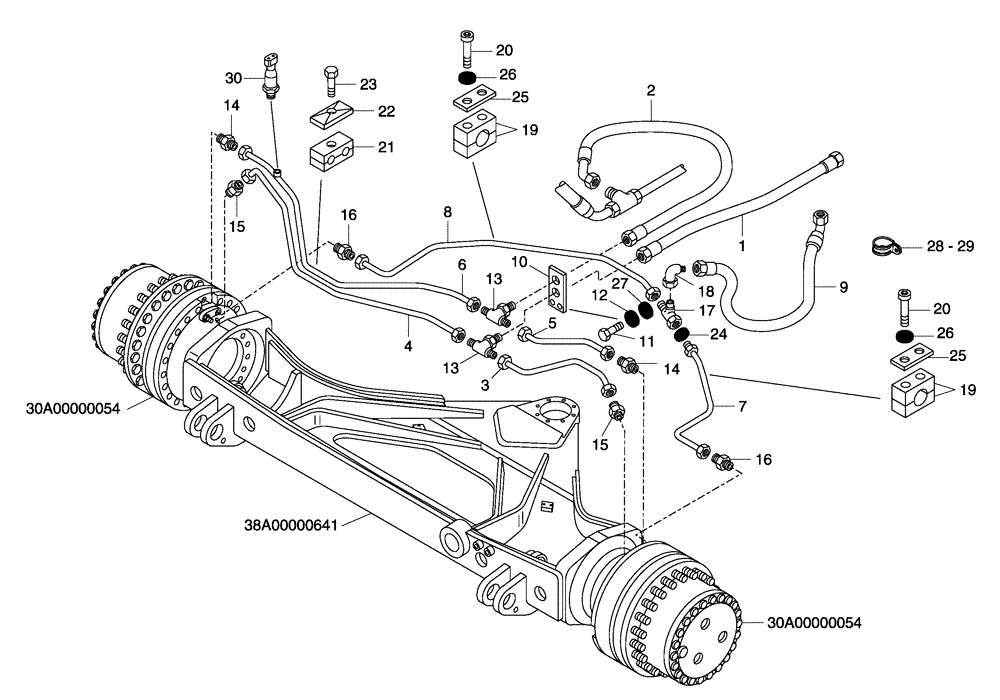

Схема запчастей Case 340 - (47A00011794[001]) - BRAKE SYSTEM - FRONT DRIVE AXLE (87451878) (09) - Implement / Hydraulics / Frame / Brakes
9
22
29
11
13
14
21
24
14
15
1
19
13
16
20
26
15
23
12
3
27
28
25
7
6
30
17
8
25
5
19
20
4
26
16
10
2
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500409085

HOSE

1шт.

2

89500409625

HOSE

1шт.

3

89500409438

PIPE

1шт.

3-1

8998340591

PIPE

Not Illustrated; To Be Used After Reinforcement Kit 8998340590 has Been Applied

1шт.

4

89500409439

PIPE

1шт.

5

89500409440

PIPE

1шт.

6

89500409441

PIPE

1шт.

7

89500409442

PIPE

1шт.

8

89500409443

PIPE

1шт.

9

89500410116

HOSE

1шт.

10

89500409581

SUPPORT

1шт.

11

8900140738

BOLT

M8 x 20

2шт.

12

8900956220

LOCK WASHER

2шт.

13

89500407324

CONNECTION

2шт.

14

89500408695

CONNECTION

2шт.

15

89500408782

CONNECTION

2шт.

16

89500408783

CONNECTION

2шт.

17

89500409363

CONNECTION

1шт.

18

89500406108

CONNECTION

1шт.

19

8900108841

COLLAR

2шт.

20

8900003222

BOLT,M6 x 20mm

M6 x 20

4шт.

21

89500408784

COLLAR

1шт.

22

8900164550

PLATE

1шт.

23

8900141374

BOLT,M8 x 45mm

M8 x 45

1шт.

24

8917278189

SEALING RING

1шт.

25

89500407422

PLATE

2шт.

26

8900955275

LOCK WASHER

6

4шт.

27

8900956580

WASHER

10 x 21

2шт.

28

8900105517

COLLAR

1шт.

29

8900142305

CLAMP

1шт.

30

89500409099

SWITCH

1шт.
