(98A00000812[001A]) - ACCESSORIES - SCISSOR GATE, REAR (P.I.N. HHD0340BN07PG58073 AND AFTER) (87559284)

Запчасти Case 340 (98A00000812[001A]) - ACCESSORIES - SCISSOR GATE, REAR (P.I.N. HHD0340BN07PG58073 AND AFTER) (87559284) (19) - OPTIONS

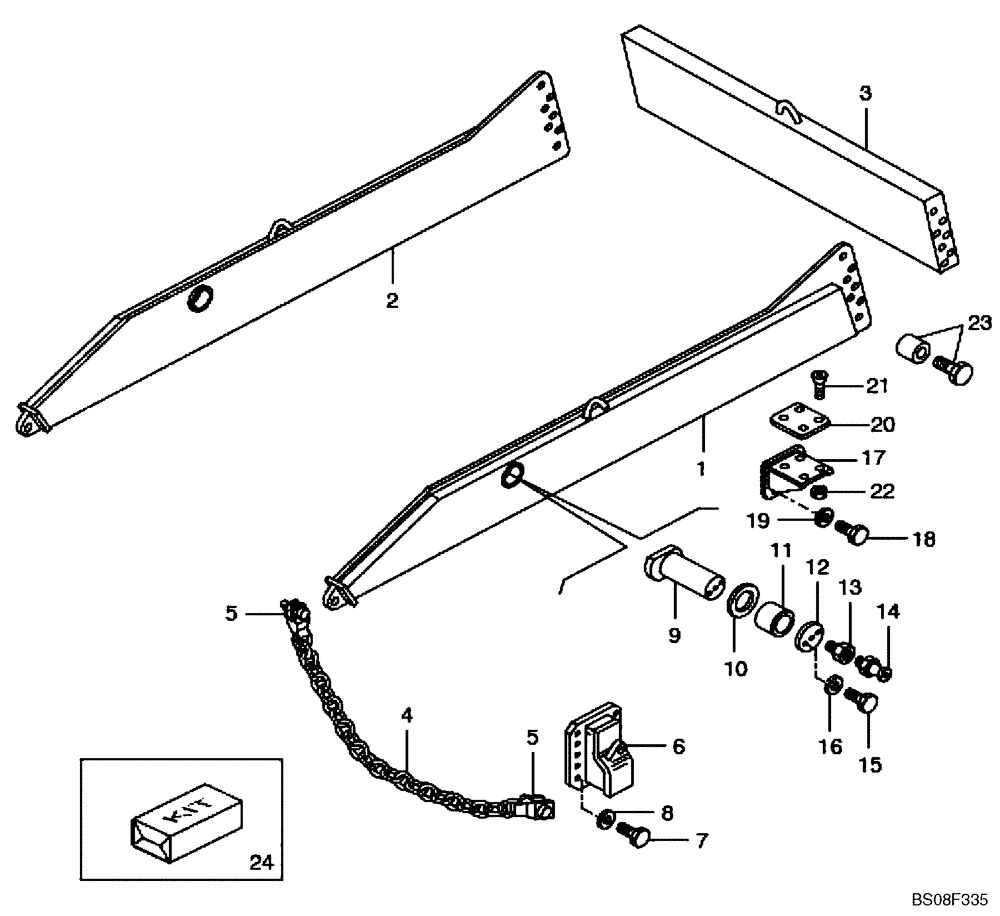

Схема запчастей Case 340 - (98A00000812[001A]) - ACCESSORIES - SCISSOR GATE, REAR (P.I.N. HHD0340BN07PG58073 AND AFTER) (87559284) (19) - OPTIONS
18
1
11
9
13
17
6
24
8
12
5
14
20
3
23
19
16
22
15
4
5
2
10
21
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500413255

PLATE

LH

1шт.

2

89500413256

PLATE

RH

1шт.

3

89500413268

PLATE

Tailgate

1шт.

4

89500423453

CHAIN

Tailgate

2шт.

5

89500413253

HOOK

4шт.

6

89500430581

BRACKET

2шт.

7

8900001760

BOLT,M16 x 1.5

M16 x 1.5 x 32

24шт.

8

8900156986

WASHER

Bevel

24шт.

9

89500413292

PIN

2шт.

10

89500413309

SHIM

2шт.

11

89500413293

BUSHING

4шт.

12

89500413310

WASHER

2шт.

13

89500413311

ADAPTER

2шт.

14

8900100865

KEY

Fitting Grease

2шт.

15

8900005537

BOLT,M14 x 1.5 x 50mm

M14 x 1.5 x 50

4шт.

16

8900140504

WASHER

Bevel

4шт.

17

89500422574

SUPPORT

2шт.

18

8900140488

BOLT

M10 x 25

8шт.

19

8900140499

SPRING WASHER

Spring

8шт.

20

8998196140

SPACER

2шт.

21

8900179409

BOLT,M8 x 25mm

M8 x 25

8шт.

22

8917154831

NUT

S.L.

8шт.

23

8998340893

BOLT

With Bushing

14шт.

24

8998340864

DIA KIT, ADD PROD

Tailgate - 340B; Include(s) 1-23

1шт.
