(09.06[00]) - OPERATION LEVERS - ASSEMBLY

Запчасти Case 885 (09.06[00]) - OPERATION LEVERS - ASSEMBLY (09) - CHASSIS

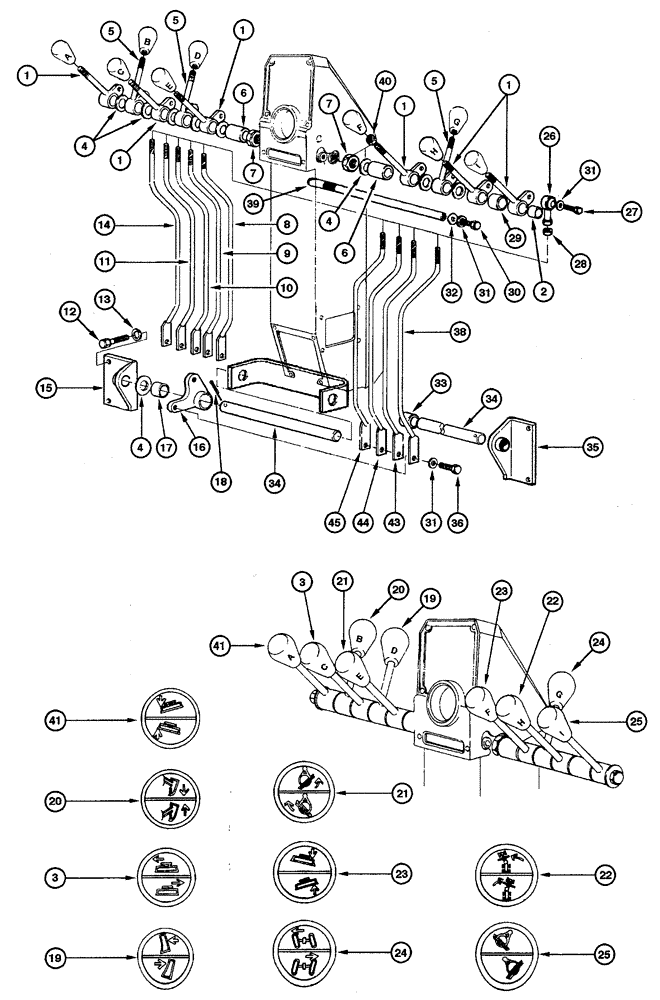

Схема запчастей Case 885 - (09.06[00]) - OPERATION LEVERS - ASSEMBLY (09) - CHASSIS
2
6
43
36
24
20
15
14
7
19
1
24
5
5
31
22
16
27
21
39
32
23
6
25
10
44
41
5
8
3
9
1
23
21
1
29
22
35
40
4
13
30
38
26
28
20
18
31
34
25
7
19
41
1
3
12
34
45
17
4
1
11
33
4
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75252183

LEVER

6шт.

2

73125852

NEEDLE BEARING

2шт.

3

75241794

KNOB

1шт.

4

73121925

THRUST WASHER,19.05mm ID x 31.75mm OD x 0.81mm Thk

1шт.

5

75252185

LEVER

3шт.

6

73125852

NEEDLE BEARING

2шт.

7

70911037

NUT

2шт.

8

75320540

TIE-ROD

1шт.

9

75320530

TIE-ROD

1шт.

10

75320533

TIE-ROD

1шт.

11

75320532

TIE-ROD

1шт.

12

11106431

SCREW,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

6шт.

13

10516871

LOCK WASHER,10.2mm ID x 17.7mm OD x 2.5mm Thk

6шт.

14

75320523

TIE-ROD

1шт.

15

75284300

BRACKET

RH

1шт.

16

75284234

LEVER

9шт.

17

73125852

NEEDLE BEARING

2шт.

18

70904002

COTTER PIN,1/8" x 2"

2шт.

19

75241795

KNOB

HANDLE D

1шт.

20

75241810

KNOB

HANDEL B

1шт.

21

75241796

KNOB

HANDEL E

1шт.

22

75251208

KNOB

HANDEL H

1шт.

23

75241800

KNOB

HANDEL F

1шт.

24

75241797

KNOB

HANDEL G

1шт.

25

75241793

KNOB

HANDEL I

1шт.

26

70617932

TRACK ROD END

9шт.

27

70927212

SCREW

9шт.

28

70911048

JAM NUT

9шт.

29

75251032

SPACER

1шт.

30

70922763

SCREW

2шт.

31

70929156

WASHER,0.41" ID x 0.81" OD x 0.06" Thk

33шт.

32

70925311

WASHER

2шт.

33

75251037

SPACER

1шт.

34

75251039

PIN,19mm OD x 225mm L

2шт.

35

75284301

BRACKET

1шт.

36

70928798

SCREW

18шт.

38

75320513

TIE-ROD

1шт.

39

75251033

SHAFT

2шт.

40

70910510

NUT

9шт.

41

75241798

KNOB

1шт.

42

73162476

SPACER

2шт.

43

75320516

TIE-ROD

1шт.

44

75320519

TIE-ROD

1шт.

45

75320521

TIE-ROD

1шт.
