(09.19[00]) - PROTECTION PLATES - REAR CHASSIS

Запчасти Case 885 (09.19[00]) - PROTECTION PLATES - REAR CHASSIS (09) - CHASSIS

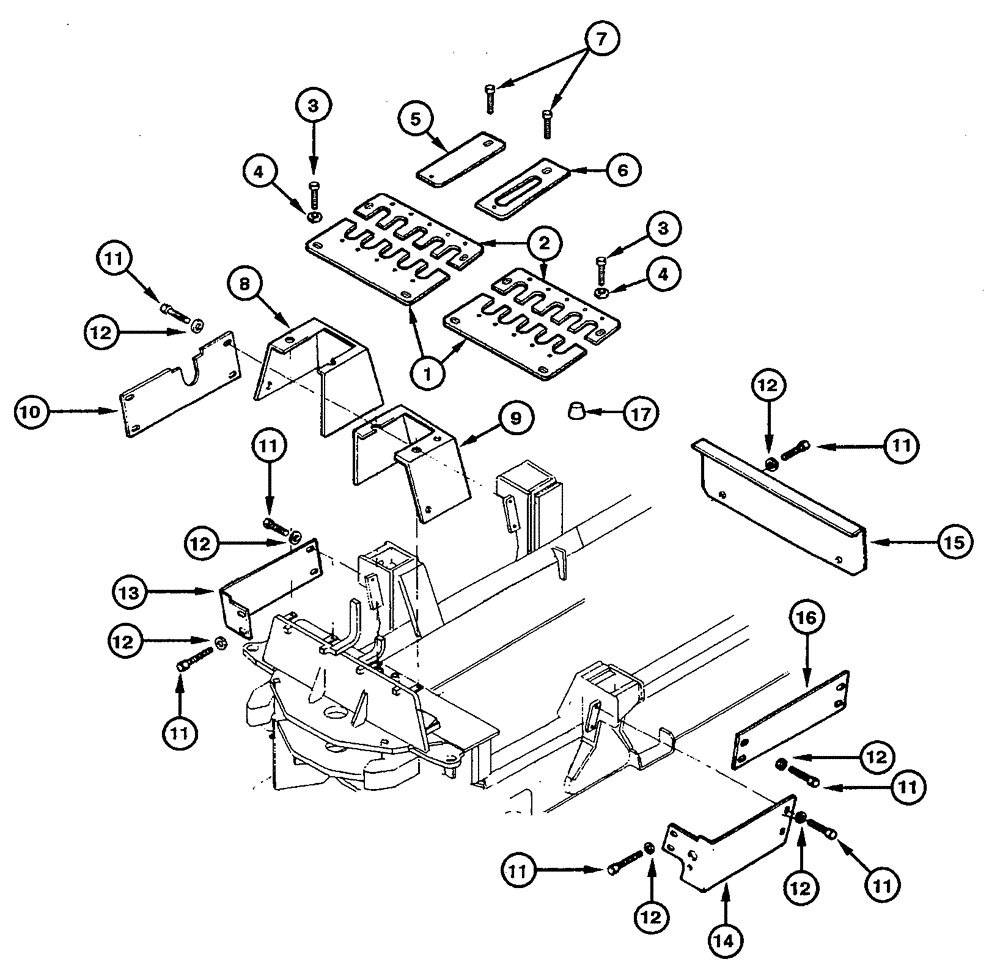

Схема запчастей Case 885 - (09.19[00]) - PROTECTION PLATES - REAR CHASSIS (09) - CHASSIS
15
10
12
12
4
3
11
11
13
4
5
11
11
12
6
1
12
2
11
9
7
11
14
12
16
17
11
12
3
12
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75254986

GUARD

LH

2шт.

2

75254438

GUARD

RH

2шт.

3

13276617

SCREW,Pozidriv Pan Hd, M6 x 25mm, Cl 5.8, Full Thd

10шт.

4

85801991

WASHER,6.3mm OD x 18mm ID x 4mm Thk

10шт.

5

75258109

COVER

1шт.

6

75256873

BEZEL

9шт.

7

15644101

SELF-TAP SCREW,Cross Pan Hd, M4.2 x 16mm

20шт.

8

75254437

GUARD

1шт.

9

75254418

GUARD

1шт.

10

75320205

COVER

1шт.

11

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

20шт.

12

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

20шт.

13

75252135

COVER

1шт.

14

75252134

COVER

1шт.

15

75251892

PLATE

1шт.

16

75252137

COVER

1шт.

17

75320611

CAP

1шт.
