(07-09) - VALVE ASSY - BRAKE (Feb 15 2005 1:50PM)

Запчасти Case 921C (07-09) - VALVE ASSY - BRAKE (Feb 15 2005 1:50PM) (07) - BRAKES

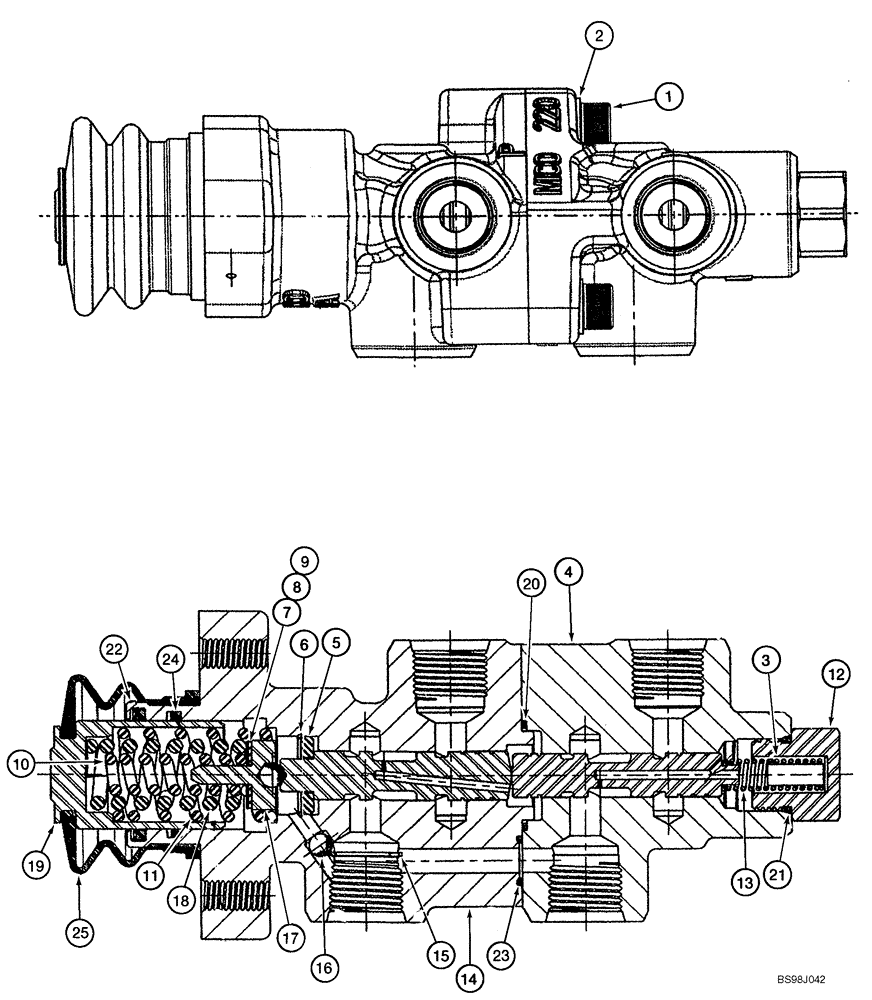

Схема запчастей Case 921C - (07-09) - VALVE ASSY - BRAKE (Feb 15 2005 1:50PM) (07) - BRAKES
2
10
5
4
22
19
3
20
18
16
12
23
14
25
8
21
24
13
1
7
6
9
11
15
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

393884A2

VALVE, BRAKE

1шт.

Main Brake Valve

1шт.

Incl. 1-25

1шт.

Component Parts Not Serviced Separately

1шт.

Boot And External Seals Replaced With Kit 331971A1

1шт.

See Figure 07-02

1шт.

1

100672A1

HEX SOC SCREW,5/16" - 18 x 1"

2шт.

2

100673A1

WASHER

2шт.

3

NSS

NOT SOLD SEPARAT

Retainer

1шт.

4

NSS

NOT SOLD SEPARAT

Housing

1шт.

5

NSS

NOT SOLD SEPARAT

Spacer

1шт.

6

NSS

NOT SOLD SEPARAT

Ring, Retaining

1шт.

7

NSS

NOT SOLD SEPARAT

Shim

1шт.

8

NSS

NOT SOLD SEPARAT

Shim

1шт.

9

NSS

NOT SOLD SEPARAT

Shim

1шт.

10

NSS

NOT SOLD SEPARAT

Spring

1шт.

11

NSS

NOT SOLD SEPARAT

Spring

1шт.

12

NSS

NOT SOLD SEPARAT

Plug

1шт.

13

NSS

NOT SOLD SEPARAT

Spring

1шт.

14

NSS

NOT SOLD SEPARAT

Housing

1шт.

15

NSS

NOT SOLD SEPARAT

Ring

1шт.

16

NSS

NOT SOLD SEPARAT

Ball

1шт.

17

NSS

NOT SOLD SEPARAT

Retainer

1шт.

18

NSS

NOT SOLD SEPARAT

Spring

1шт.

19

NSS

NOT SOLD SEPARAT

Piston

1шт.

20

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

21

NSS

NOT SOLD SEPARAT

41/64 ID x 3/32

1шт.

O-Ring

1шт.

22

NSS

NOT SOLD SEPARAT

Cup

1шт.

23

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

24

NSS

NOT SOLD SEPARAT

Ring

1шт.

25

NSS

NOT SOLD SEPARAT

Boot

1шт.

331971A1

SEAL KIT

1шт.

Incl. 20-25

1шт.

Component Parts Not Serviced Separately

1шт.
