(08-40) - VALVE ASSY - REMOTE CONTROL, THREE LEVER

Запчасти Case 521D (08-40) - VALVE ASSY - REMOTE CONTROL, THREE LEVER (08) - HYDRAULICS

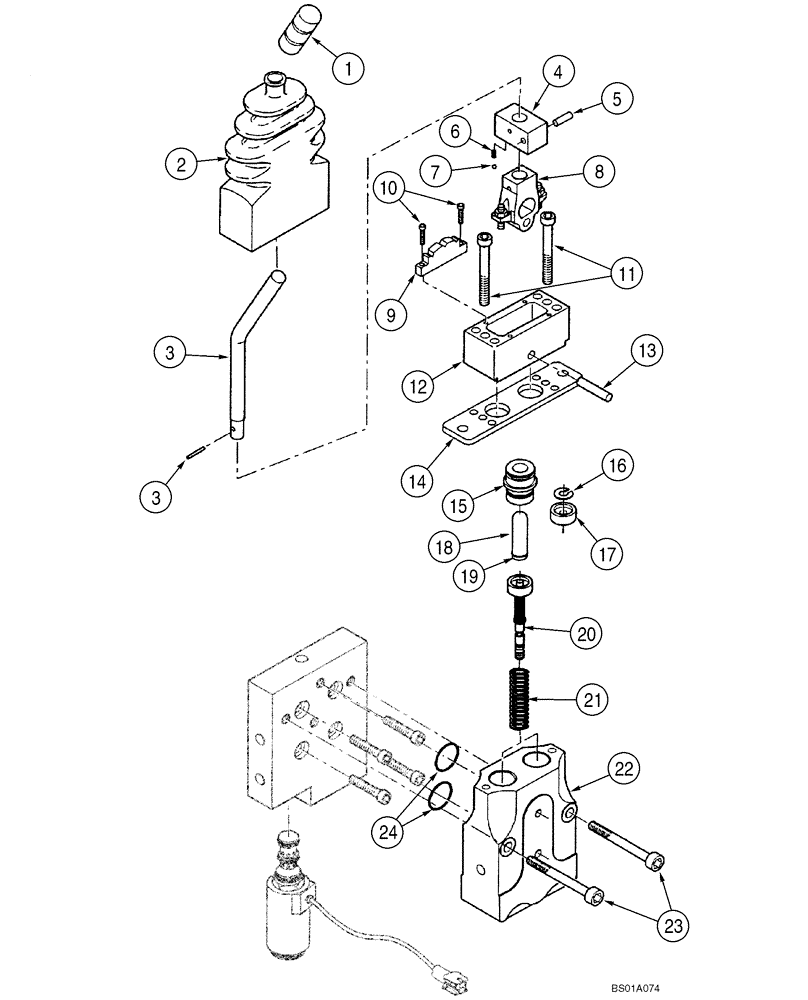

Схема запчастей Case 521D - (08-40) - VALVE ASSY - REMOTE CONTROL, THREE LEVER (08) - HYDRAULICS
22
11
7
3
12
5
15
4
9
23
16
13
17
1
24
14
10
18
2
3
19
20
6
8
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87430914

JOYSTICK

Three Lever Remote; Incl. 1 - 25; Also Incl. Figure(s) 08-37, 08-38

1шт.

8604593

LEVER ASSY & KNOB

Incl. 1 - 21

2шт.

1

8604543

GRIP

1шт.

2

8604544

BOOT

Rubber

1шт.

8604546

KIT

M Operation; Incl. 3 - 13

1шт.

3

NSS

NOT SOLD SEPARAT

Lever

1шт.

4

NSS

NOT SOLD SEPARAT

Body

1шт.

5

NSS

NOT SOLD SEPARAT

Pin, Lock

1шт.

6

NSS

NOT SOLD SEPARAT

Spring

1шт.

7

NSS

NOT SOLD SEPARAT

Ball

1шт.

8

NSS

NOT SOLD SEPARAT

Cam

1шт.

9

NSS

NOT SOLD SEPARAT

Lock

1шт.

10

NSS

NOT SOLD SEPARAT

M3 x 12; Screw

2шт.

11

NSS

NOT SOLD SEPARAT

M6 x 50; Screw

2шт.

12

NSS

NOT SOLD SEPARAT

Cover

1шт.

13

NSS

NOT SOLD SEPARAT

Pin

1шт.

14

8604545

RETAINING PLATE

1шт.

8604255

REPAIR KIT

Plunger; Incl. 15 - 19

2шт.

15

NSS

NOT SOLD SEPARAT

Guide

1шт.

16

NSS

NOT SOLD SEPARAT

Washer

1шт.

17

NSS

NOT SOLD SEPARAT

Retainer

1шт.

18

NSS

NOT SOLD SEPARAT

Plunger

1шт.

19

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

20

8604548

REGULATOR

Retaining Plate

2шт.

21

8604549

KIT

Return; Set Of Two

1шт.

22

NSS

NOT SOLD SEPARAT

Housing

1шт.

23

NSS

NOT SOLD SEPARAT

Screw, M8 x 80

2шт.

24

NSS

NOT SOLD SEPARAT

O-Ring, 1,5 x 17,5; Order Ref 25

2шт.

25

8604876

SEAL KIT

O-Ring; Set Of Two; For Replacement Of Ref 24; Not Illustrated

1шт.
