(08-15B) - VALVE ASSY - LOADER CONTROL -VALVE SECTION - Z-BAR

Запчасти Case 621D (08-15B) - VALVE ASSY - LOADER CONTROL -VALVE SECTION - Z-BAR (08) - HYDRAULICS

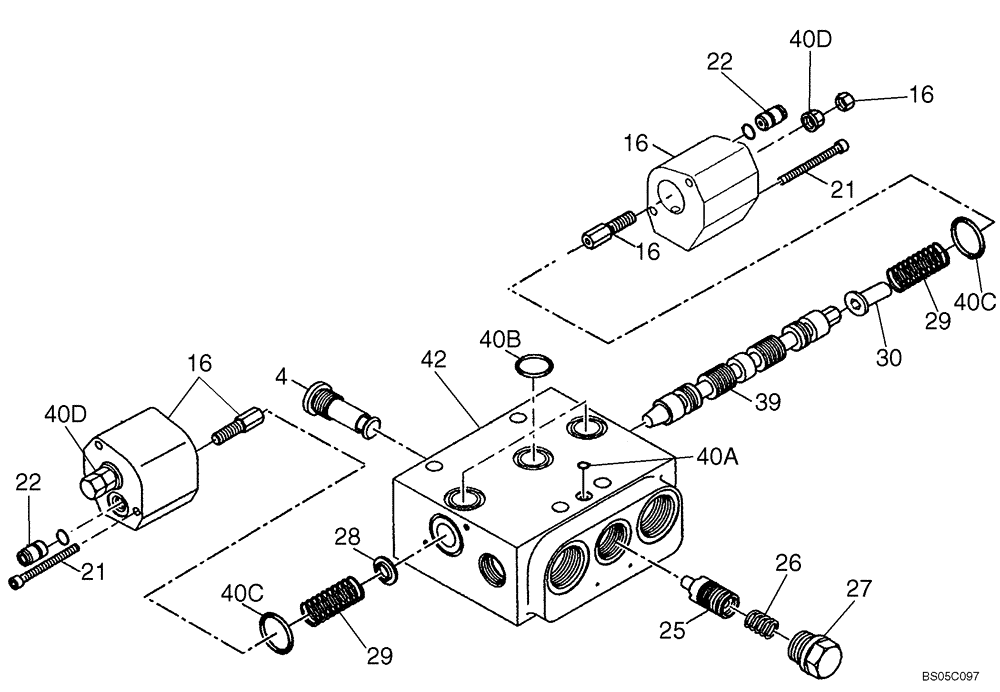

Схема запчастей Case 621D - (08-15B) - VALVE ASSY - LOADER CONTROL -VALVE SECTION - Z-BAR (08) - HYDRAULICS
4
40d
27
39
21
40c
29
21
29
40a
22
26
40b
16
16
22
40d
16
30
28
16
40c
25
42
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

FOR THREE SPOOL AND FOUR SPOOL VALVES; Z-BAR

1шт.

4

8604567

VALVE, CHECK

1шт.

16

NSS

NOT SOLD SEPARAT

Housing

1шт.

21

864-5055

HEX SOC SCREW,M5 x 55mm, Cl 8.8

M5 X 55; 8.8

4шт.

22

8604758

VALVE, CHECK

2шт.

25

8604579

VALVE

SPOOL

1шт.

26

8604580

SPRING

Compression

1шт.

27

8604781

VALVE

Throttle Check

1шт.

28

8604582

RETAINER

Spring

1шт.

29

8604583

SPRING

Compression

2шт.

30

87311984

RETAINER

Retainer

1шт.

39

87311975

SPOOL

1шт.

40

8604566

SEAL KIT

For Valve Section; Ref 43; Incl. 40A - 40D

1шт.

40a

NSS

NOT SOLD SEPARAT

O-Ring; 7.65 x 1.78

1шт.

40b

NSS

NOT SOLD SEPARAT

O-Ring; 18.64 x 3.53

3шт.

40c

NSS

NOT SOLD SEPARAT

O-Ring; 25.07 x 2.62

2шт.

40d

NSS

NOT SOLD SEPARAT

Lock Nut; M8 x 1

2шт.

42

NSS

NOT SOLD SEPARAT

Valve Section

1шт.
