(08-16[01]) - HYDRAULICS - REMOTE CONTROL (3) LEVER - 31L6-02500 (87700410)

Запчасти Case 1221E (08-16[01]) - HYDRAULICS - REMOTE CONTROL (3) LEVER - 31L6-02500 (87700410) (08) - HYDRAULICS

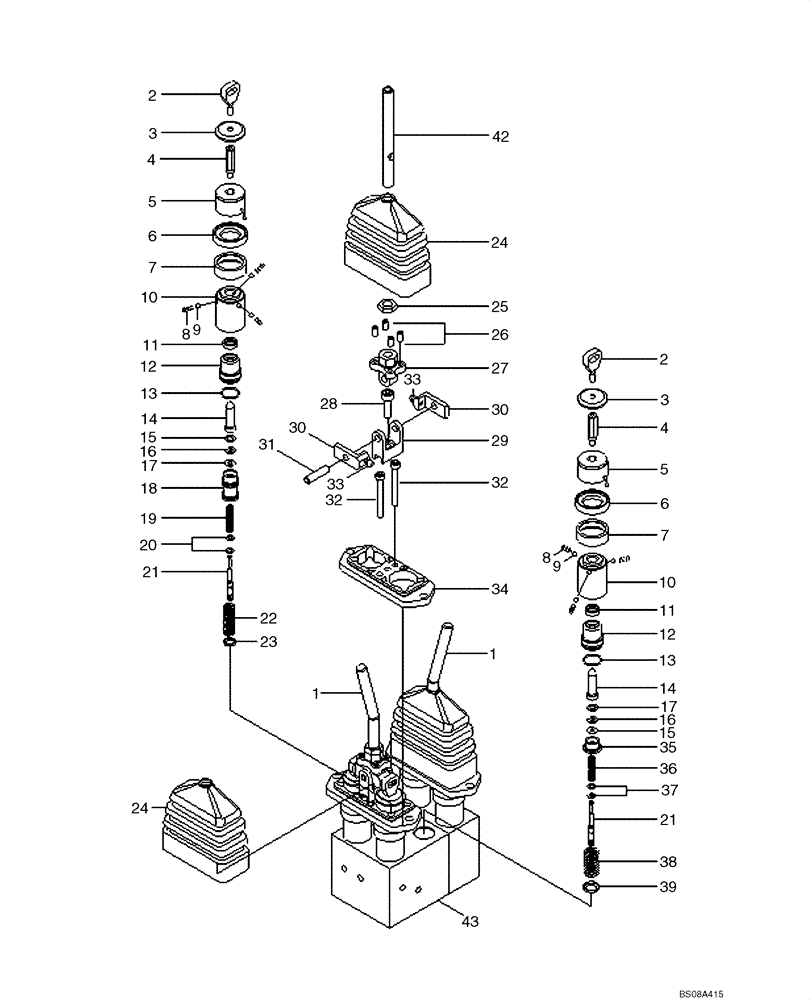

Схема запчастей Case 1221E - (08-16[01]) - HYDRAULICS - REMOTE CONTROL (3) LEVER - 31L6-02500 (87700410) (08) - HYDRAULICS
9
30
17
16
33
14
15
32
2
2
12
4
7
8
5
31
21
11
6
15
17
10
30
7
4
1
38
26
3
10
3
42
32
9
24
39
33
14
12
21
19
34
37
27
36
13
22
43
8
20
35
24
5
13
29
6
23
1
16
18
28
25
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

31L6-02500

LEVER

RCV-3 ASSY

1шт.

1

REF

INSTRUCTION

SOLID-LEVER BENT; Not Available

2шт.

2

ZUAH-00002

ATTACHMENT

PISTON

6шт.

3

ZUAH-00003

PLATE

ARMATURE

6шт.

4

ZUAH-00004

SPINDLE

STEP, PREFEEL

6шт.

5

ZUAH-00005

SOLENOID

HOLD

6шт.

6

ZUAH-00006

THRUST WASHER

SPVL COIL

6шт.

7

ZUAH-00007

RETAINER

SPRING

6шт.

8

ZUAH-00008

SPRING

CMPR HELICAL

18шт.

9

ZUAH-00009

BALL

18шт.

10

ZUAH-00010

CARRIER

BALL

6шт.

11

ZUAH-00011

PROFILE

ROD SEAL

6шт.

12

ZUAH-00012

GUIDE

SPINDLE

6шт.

13

ZUAH-00013

O-RING

6шт.

14

ZUAH-00014

SPINDLE

OPERATING

6шт.

15

ZUAH-00015

WASHER

6шт.

16

ZUAH-00016

WASHER

SLOTTED

6шт.

17

ZUAH-00017

WASHER

6шт.

18

ZUAH-00018

SPOOL

FLOAT SEQUENCE

1шт.

19

ZUAH-00019

SPRING

CMPR HELICAL

1шт.

20

ZUAH-00020

WASHER

2шт.

21

ZUAH-00021

PISTON

6шт.

22

ZUAH-00019

SPRING

CMPR HELICAL

1шт.

23

ZUAH-00022

WASHER

1шт.

24

ZUAH-00028

BOOT

RUBBER

3шт.

25

ZUAH-00029

NUT

HEX

3шт.

26

ZUAH-00030

SCREW

HEX SOCKET SET

12шт.

27

ZUAH-00031

ADAPTER

LEVER

3шт.

28

ZUAH-00032

SCREW

HEX S/HEAD CAP

3шт.

29

ZUAH-00035

BRACKET

SPLV LEVER

3шт.

30

ZUAH-00034

SELECTOR

SPVL

6шт.

31

ZUAH-00033

PIN

3шт.

32

ZUAH-00037

SCREW

HEX S/HEAD CAP

6шт.

33

ZUAH-00036

PIN

DRIVE

6шт.

34

ZUAH-00039

PLATE

3шт.

35

ZUAH-00023

RETAINER

SPRING

5шт.

36

ZUAH-00024

SPRING

CMPR HELICAL

5шт.

37

ZUAH-00025

WASHER

10шт.

38

ZUAH-00019

SPRING

CMPR HELICAL

5шт.

39

ZUAH-00026

WASHER

5шт.

42

ZUAH-00027

LEVER

HOLLOW, LEVER STRAIGHT

1шт.

43

NSS

NOT SOLD SEPARAT

1шт.

44

87745542

SERVICE KIT

KIT, SELECTOR AND PIN; Include(s) Items 30, 31, And 33

1шт.
