(06-06) - TRANSMISSION - CLUTCH ASSY, FIRST

Запчасти Case 921E (06-06) - TRANSMISSION - CLUTCH ASSY, FIRST (06) - POWER TRAIN

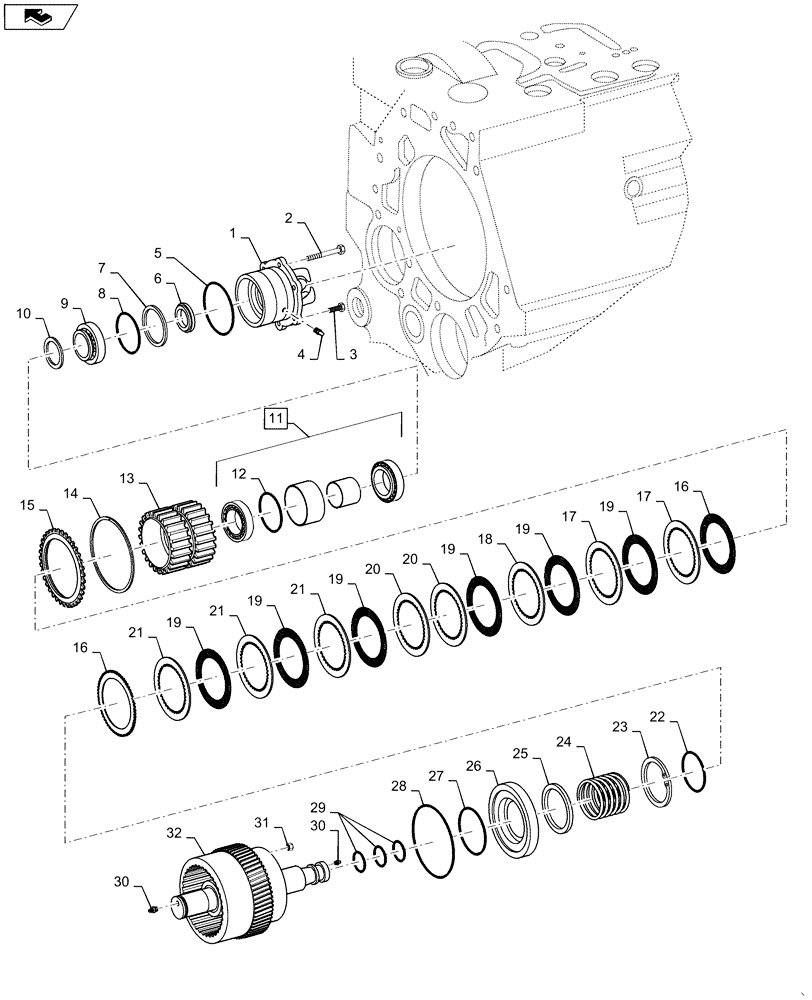

Схема запчастей Case 921E - (06-06) - TRANSMISSION - CLUTCH ASSY, FIRST (06) - POWER TRAIN
7
14
13
4
8
12
9
17
16
21
19
21
30
1
24
22
home
23
21
15
18
19
6
19
20
29
32
17
16
2
20
25
31
19
28
3
10
5
19
30
26
11
19
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87347258

TRANSMISSION

Incl. Refs. 1-32, Includes Parts on Figures 06-03 - 06-17A, 07-02

1шт.

87347258R

REMAN-TRANSMISSION

Remanufactured Transmission; 921E, Model Number 4WG260, Stock Number 4646 054 094 - ZF

1шт.

87347258C

CORE-TRANSMISSION

Return Number

1шт.

1

8605428

BEARING COVER

Bearing Cover

1шт.

2

813-10075

BOLT,Hex, M10 x 1.5 x 75mm, Cl 8.8

M10 x 75

2шт.

3

8900126681

BOLT

M10 x 28

4шт.

4

8603673

PLUG

Plug

2шт.

5

8605429

O-RING,115mm ID x 3mm Width

O-ring

1шт.

6

8605407

SLOTTED NUT

Nut

1шт.

7

129681A1

RING

1шт.

8

3232566R1

SHIM

2,2 mm

1шт.

8

3232567R1

WASHER

2,15 mm

1шт.

8

3232568R1

SHIM

2,1 mm

1шт.

8

3232569R1

WASHER

2,05 mm

1шт.

8

3232570R1

SHIM

2,0 mm

1шт.

8

3232571R1

WASHER

1,95 mm

1шт.

8

3232572R1

SHIM

1,9 mm

1шт.

8

3232573R1

SHIM

1,85 mm

1шт.

8

3232574R1

SHIM

1,8 mm

1шт.

8

8605408

SHIM,1.75mm Thk

1шт.

8

8605409

SHIM,1.70mm Thk

1шт.

8

8605410

SHIM,1.65mm Thk

1шт.

8

8605411

SHIM,1.60mm Thk

1шт.

8

8605412

SHIM,1.55mm Thk

1шт.

8

8605413

SHIM,1.5mm Thk

1шт.

8

8605414

SHIM,1.45mm Thk

1шт.

8

8605415

SHIM,1.4mm Thk

1шт.

8

8605416

SHIM,1.35mm Thk

1шт.

8

8605417

SHIM,1.3mm Thk

1шт.

8

8605418

SHIM,1.25mm Thk

1шт.

8

8605419

SHIM,1.2mm Thk

1шт.

8

8605420

SHIM,1.15mm Thk

1шт.

8

8605421

SHIM,1.1mm Thk

1шт.

8

8605422

SHIM,0.7mm Thk

1шт.

8

8605423

SHIM,0.75mm Thk

1шт.

8

8605424

SHIM,0.8mm Thk

1шт.

8

387202A1

SHIM

0,85 mm

1шт.

8

8605425

SHIM,0.9mm Thk

1шт.

8

387203A1

SHIM

0,95 mm

1шт.

8

8605426

SHIM,1.00mm Thk

1шт.

8

8605427

SHIM,1.05mm Thk

1шт.

9

100172A1

ROLLER BEARING

1шт.

10

387173A1

WASHER

1,2 mm

1шт.

11

387201A1

BEARING, BALL

1шт.

12

387167A1

RING, SNAP

RING SNAP

1шт.

13

387200A1

GEAR

1шт.

14

E135125

RING, SNAP

RING SNAP 2,5 mm thk

1шт.

14

185413A1

RING, SNAP

RING SNAP 2,3 mm thk

1шт.

14

185414A1

RING, SNAP

RING SNAP 2,4 mm thk

1шт.

14

185415A1

RING, SNAP

RING SNAP 2,2 mm thk

1шт.

14

185416A1

RING, SNAP

RING SNAP 2,1 mm thk

1шт.

15

387181A1

SHIM

1шт.

16

387187A1

COVER PLATE

End

1шт.

17

387182A1

CLUTCH DISC

CLUTCH DISK 3,5 mm

2шт.

17

387183A1

CLUTCH DISC

CLUTCH DISK 3,0 mm

2шт.

17

387184A1

CLUTCH DISC

CLUTCH DISK 2,5 mm

2шт.

18

8605402

CLUTCH DISC

CLUTCH DISK 4,0 mm

1шт.

19

8605403

CLUTCH DISC

CLUTCH DISK

6шт.

20

387184A1

CLUTCH DISC

CLUTCH DISK

2шт.

21

8605402

CLUTCH DISC

CLUTCH DISK 4,0 mm

3шт.

22

100147A1

RING, SNAP

RING SNAP

2шт.

23

252179A1

RING, SNAP

RING SNAP

2шт.

24

185382A1

SPRING

1шт.

25

252178A1

WASHER

2шт.

26

387175A1

PISTON

1шт.

27

387176A1

O-RING

98 x 3 mm

1шт.

28

335601A1

O-RING,160mm ID x 3mm Width

160 x 3 mm

1шт.

29

100249A1

CIRCLIP

45 x 2,5 mm

3шт.

30

87582471

PLUG

3шт.

31

335157A1

VALVE

2шт.

32

8605398

CARRIER

Disc

1шт.
