(06-21A) - AXLE, REAR - HOUSING

Запчасти Case 921E (06-21A) - AXLE, REAR - HOUSING (06) - POWER TRAIN

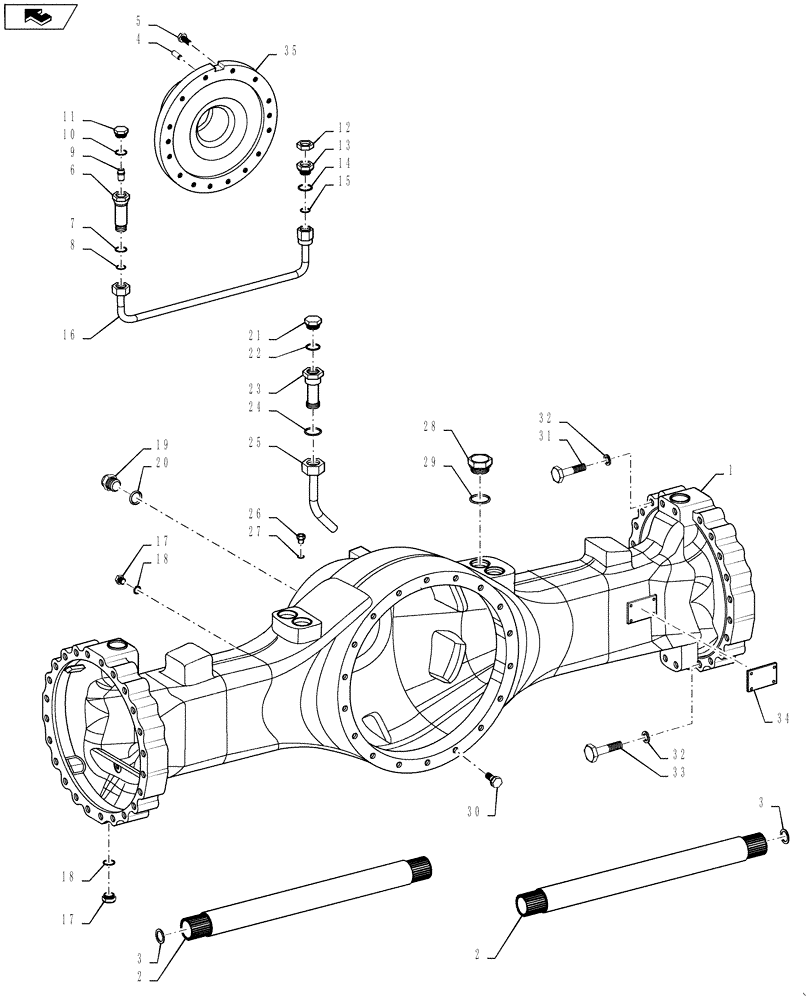

Схема запчастей Case 921E - (06-21A) - AXLE, REAR - HOUSING (06) - POWER TRAIN
30
26
3
22
10
17
2
35
32
3
23
17
16
33
2
8
12
1
20
25
7
5
32
21
home
9
4
34
18
14
28
24
18
29
13
15
27
19
11
6
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87357478

AXLE

Rear; Incl. Refs. 1-33, Incl. Parts on Figures 06-20, 06-21A, 06-22, 07-03, 07-03A

1шт.

87474797R

REMAN-REAR AXLE

1шт.

87474797C

CORE-REAR AXLE

Return Number

1шт.

1

384558A1

AXLE HOUSING

1шт.

2

384529A1

AXLE SHAFT

2шт.

3

8605309

SHIM,0.60mm Thk

2шт.

3

8605310

SHIM,1.00mm Thk

2шт.

3

8605311

SHIM,1.60mm Thk

2шт.

3

8605312

SHIM,2.00mm Thk

2шт.

3

8605313

SHIM,2.50mm Thk

Axle Shaft

2шт.

4

87588651

PIN

2шт.

5

626-16040

BOLT,Hex, M16 x 2 x 40mm, Cl 10.9, Full Thd

14шт.

6

384282A1

FITTING

2шт.

7

81284C1

O-RING,2.2mm Thk x 33mm ID

2шт.

8

384283A1

FITTING

2шт.

9

3222214R1

VALVE

2шт.

10

8603210

PLUG

2шт.

11

8603799

RING

2шт.

12

384527A1

NUT

2шт.

13

8603696

FITTING

M42 x 1.5

2шт.

14

A52096

O-RING,2.5mm Thk x 38mm ID

M38 x 1.5

2шт.

15

716582R1

O-RING

M22 x 3

2шт.

16

87436740

TUBE

2шт.

17

384281A1

PLUG

3шт.

18

A52097

O-RING,2mm Thk x 21mm ID

21 x 2

3шт.

19

87521402

PLUG

M36 x 1.5

2шт.

20

8605636

O-RING,2.2mm Thk x 33mm ID

2шт.

21

934025R1

PLUG,Hex Soc, M22 x 1.5

2шт.

22

100080A1

O-RING,2mm Thk x 19mm ID, 70 Duro

2шт.

23

87588270

HYD CONNECTOR

2шт.

24

A52368

SEAL

27 x 2

1шт.

25

87588271

PIPE

1шт.

26

8603201

BREATHER

If Used

1шт.

26

8603256

PLUG

If Used

1шт.

27

8603208

O-RING,2mm Thk x 21mm ID

1шт.

28

A52148

PLUG

M30 x 1.5

1шт.

29

A52368

SEAL

M27 x 2

1шт.

30

384510A1

SCREW

18шт.

31

384403A1

BOLT

8шт.

32

A48928

WASHER

48шт.

33

934957R1

BOLT

40шт.

34

NSS

NOT SOLD SEPARAT

Type Plate

1шт.

35

87588650

BEARING

1шт.
