(90.116.BA) - VAR - 782509, 782510, 428300 - FRONT FENDER INSTALLATION, STANDARD

Запчасти Case 521F (90.116.BA) - VAR - 782509, 782510, 428300 - FRONT FENDER INSTALLATION, STANDARD (90) - PLATFORM, CAB, BODYWORK AND DECALS

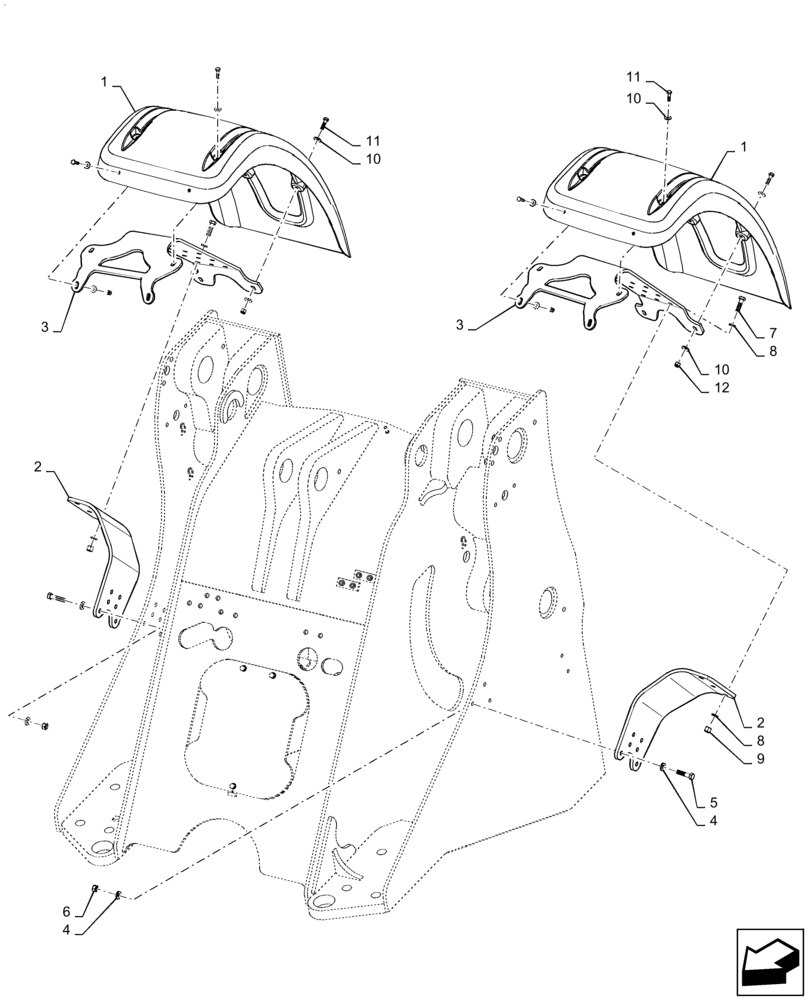

Схема запчастей Case 521F - (90.116.BA) - VAR - 782509, 782510, 428300 - FRONT FENDER INSTALLATION, STANDARD (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
10
11
1
8
3
7
5
10
8
11
4
6
2
3
2
9
1
12
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87355957

FENDER

Front, Standard

2шт.

2

87653072

BRACKET

Fender

2шт.

3

87653074

BRACKET

Fender

2шт.

4

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

12шт.

5

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

6шт.

6

829-1412

NUT,M12, Cl 10.9

6шт.

7

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

6шт.

8

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

12шт.

9

832-10412

NUT,M12 x 1.75, Cl 8

6шт.

10

895-25008

WASHER,9mm ID x 24mm OD x 2mm Thk

24шт.

11

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

12шт.

12

832-10408

NUT,M8 x 1.25, Cl 8.8

12шт.
