(070/01[01]) - (0.8M³) X 2050 MM 4 X 1 BUCKET COMPONENTS WITH CUTTING EDGE

Запчасти Case 121E (070/01[01]) - (0.8M³) X 2050 MM 4 X 1 BUCKET COMPONENTS WITH CUTTING EDGE (09) - LOADER/BACKHOE

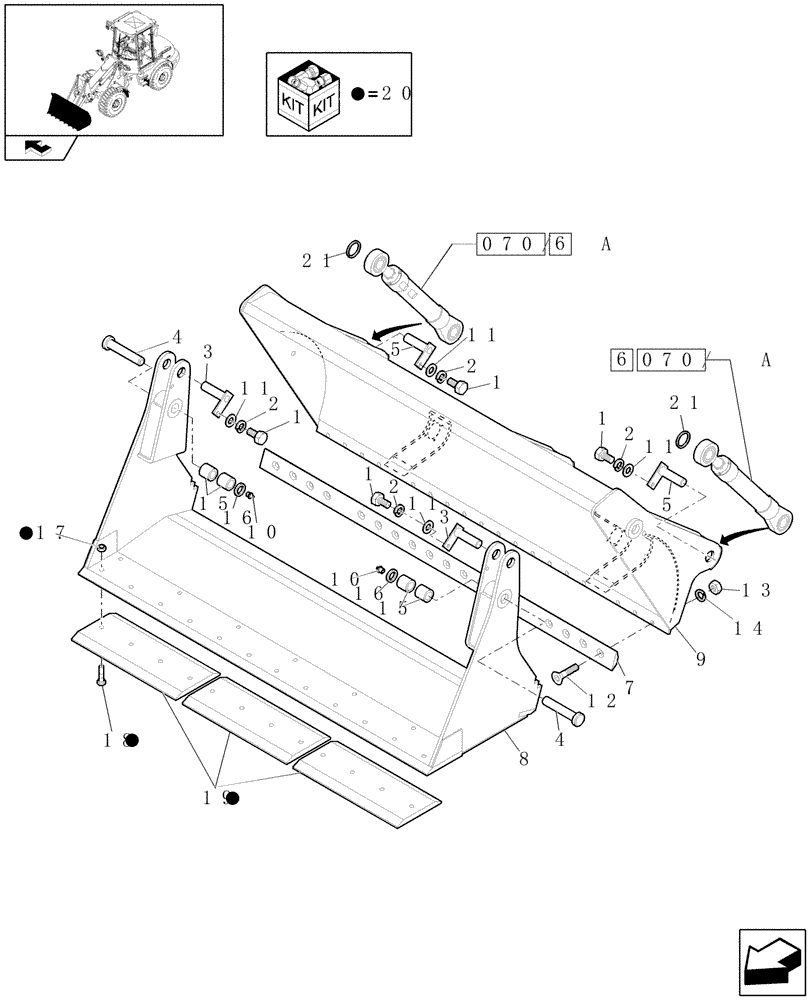

Схема запчастей Case 121E - (070/01[01]) - (0.8M³) X 2050 MM 4 X 1 BUCKET COMPONENTS WITH CUTTING EDGE (09) - LOADER/BACKHOE
19
13
3
11
10
4
11
15
3
16
16
12
1
6
6
2
1
20
070/ a
15
21
home
20
20
8
18
20
14
5
11
5
1
070/ a
10
2
20
7
20
4
9
21
2
17
2
11
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

56656

BOLT,Hex, M10 x 20mm, Cl 8.8

4шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559717

BUCKET CYLINDER

Assy

2шт.

7

6559792

BLADE

1шт.

8

6559768

FLAP

1шт.

9

6559784

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

4шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

8шт.

13

100020

NUT,M16 x 2.0, Cl 8

8шт.

14

8403766

WASHER

8шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

987230

NUT,M16, Cl 10

12шт.

18

2976657

BOLT,Hex, M16 x 2 x 45mm, Cl 10.9

12шт.

19

4552648

CUTTING EDGE

3шт.

20

4554737

CONSTRUCTION DIA

1шт.

21

6559718

SEAL

2шт.
