(074[01]) - (0,9M³) X 2100MM BUCKET WITH CUTTING EDGE

Запчасти Case 221E (074[01]) - (0,9M³) X 2100MM BUCKET WITH CUTTING EDGE (09) - LOADER/BACKHOE

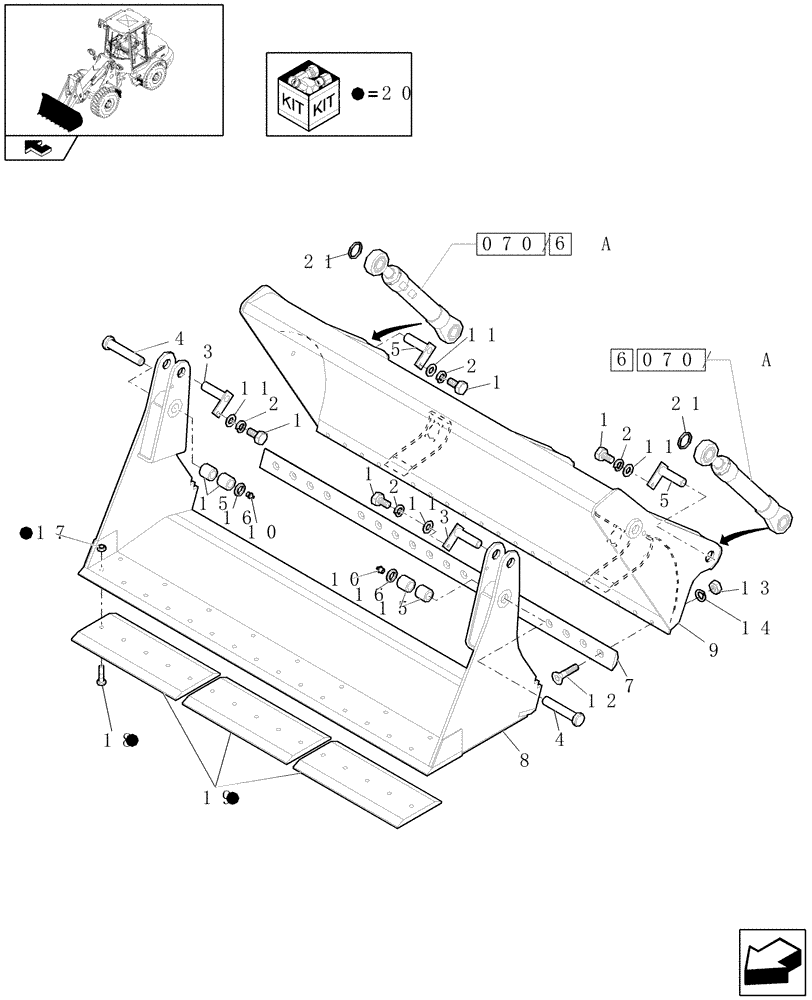

Схема запчастей Case 221E - (074[01]) - (0,9M³) X 2100MM BUCKET WITH CUTTING EDGE (09) - LOADER/BACKHOE
5
070/ a
11
1
21
16
3
7
2
11
6
4
070/ a
10
18
12
2
1
15
1
4
2
20
20
20
20
1
10
17
14
16
19
2
20
13
11
20
6
15
9
3
8
5
home
21
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

56656

BOLT,Hex, M10 x 20mm, Cl 8.8

4шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559717

BUCKET CYLINDER

Assy

2шт.

7

6559794

BLADE

1шт.

8

6559774

FLAP

1шт.

9

6559786

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

2шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

10шт.

13

100020

NUT,M16 x 2.0, Cl 8

10шт.

14

8403766

WASHER

10шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

987230

NUT,M16, Cl 10

15шт.

18

2976657

BOLT,Hex, M16 x 2 x 45mm, Cl 10.9

15шт.

19

4552727

CUTTING EDGE

698mm

3шт.

20

2840598

CONSTRUCTION DIA

1шт.

21

6559718

SEAL

2шт.
