(4-26) - TRACTOR LAMP ELECTRICAL CIRCUIT

Запчасти Case 580SK (4-26) - TRACTOR LAMP ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS

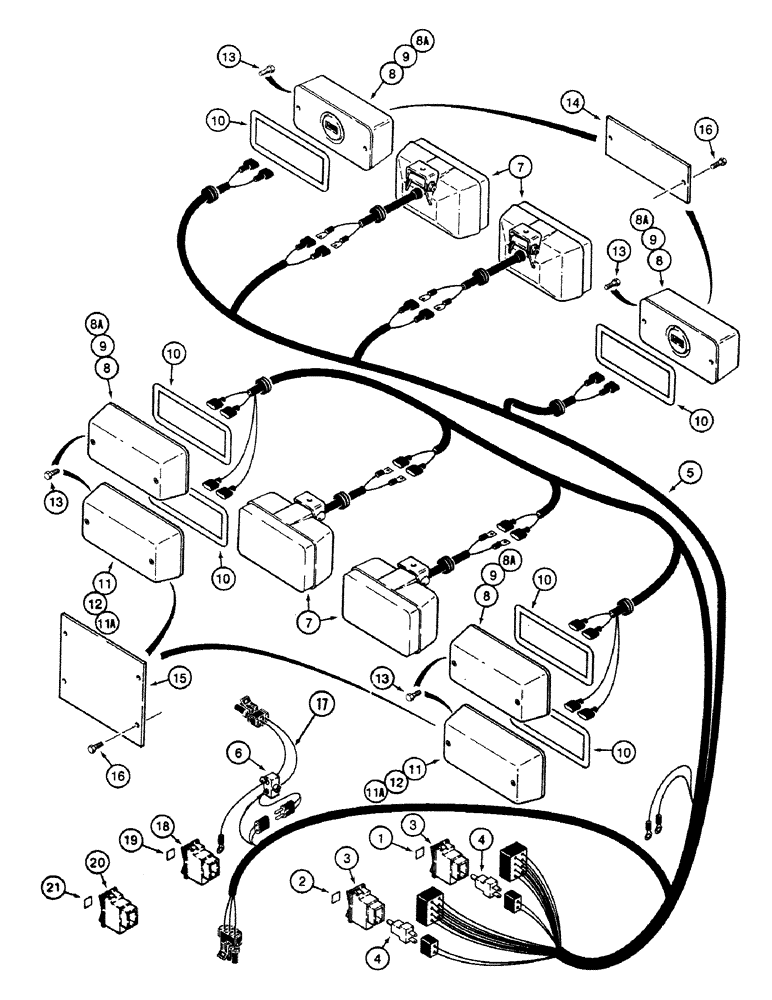

Схема запчастей Case 580SK - (4-26) - TRACTOR LAMP ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS
8
4
18
14
8a
8
8
9
10
8a
13
10
13
13
11a
9
10
8
10
19
9
2
12
20
1
8a
15
7
17
10
4
5
6
7
13
8a
16
9
10
16
21
3
11
11a
3
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

245912C1

LENS,GREEN

DECAL Front Worklight

1шт.

2

245913C1

DECAL

DECAL Rear Worklight

1шт.

3

3405831R1

TOGGLE SWITCH

Housing

2шт.

4

E47031

LIGHT SWITCH

LAMP 12V/12W

2шт.

5

E48227

HARNESS

, Serial Range: -JJH0016848

1шт.

5

E49757

HARNESS

, Start Serial: JJH0016849

1шт.

6

E46970

SUPPORT

1шт.

7

E49574

LAMP, WORK

LIGHT, WORK ASSY DBD Ex

4шт.

7

E46821

HEADLIGHT

ASSY Hella Worklight

4шт.

8

E46999

LIGHT

ASSY Consist of : 8A,9

4шт.

8a

D146356

LENS

Amber

1шт.

9

1094368R1

BULB

1шт.

10

E46991

GASKET

6шт.

11

E47000

LIGHT

ASSY Consists of : 11A,12

2шт.

11a

D146357

LENS

Red

1шт.

12

1094368R1

BULB

ulb

1шт.

13

814-5020

BOLT,Hex, M5 x 0.8 x 20mm, Cl 8.8, Full Thd

BOLT M5 x 20 mm

12шт.

14

E47045

LENS

PLATE Front

2шт.

15

E47046

LENS

PLATE Rear

2шт.

16

113-1004

SCREW,Hex, #10 - 24 x 5/8", Gr 5

12шт.

17

E48228

HARNESS

1шт.

18

245908C1

FLASHER SWITCH

Hazard

1шт.

19

245916C1

DECAL

SYMBOL DECAL

1шт.

20

E46760

TOGGLE SWITCH

Headlight

1шт.

21

245914C1

DECAL

SYMBOL DECAL

1шт.
