(90.160.AX[03]) - VAR - 442083 - CAB HEADLINER

Запчасти Case 590SN (90.160.AX[03]) - VAR - 442083 - CAB HEADLINER (90) - PLATFORM, CAB, BODYWORK AND DECALS

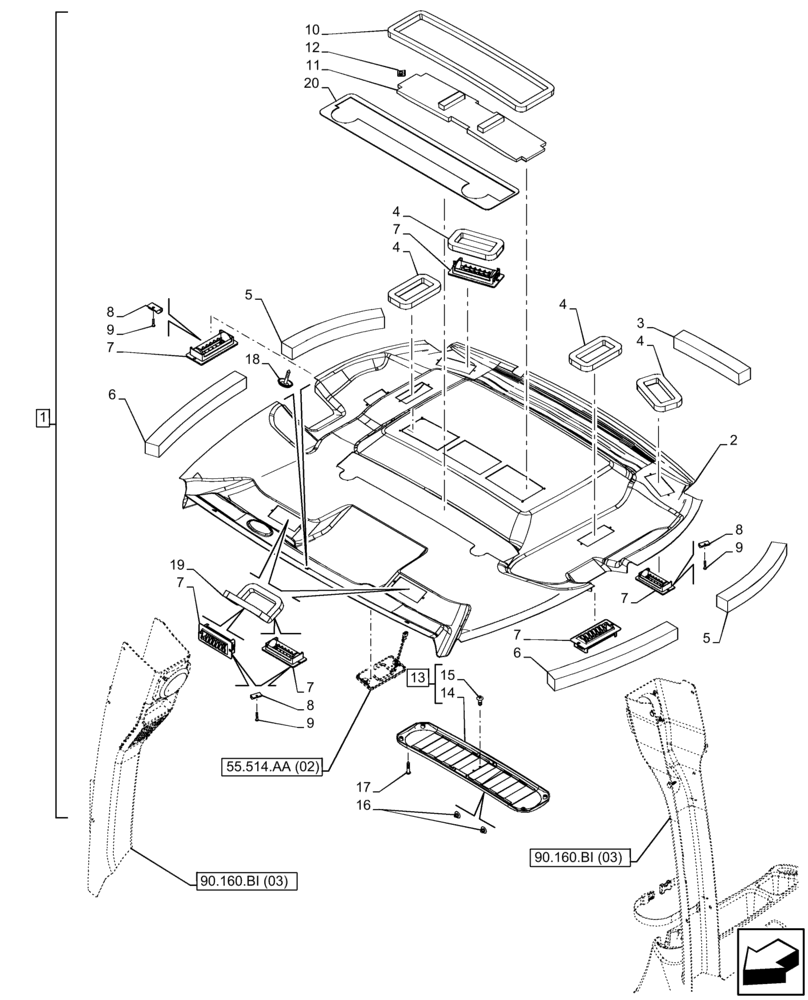

Схема запчастей Case 590SN - (90.160.AX[03]) - VAR - 442083 - CAB HEADLINER (90) - PLATFORM, CAB, BODYWORK AND DECALS
15
4
8
14
20
5
4
55.514.aa (02)
12
11
19
4
8
90.160.bi (03)
17
90.160.bi (03)
9
8
6
4
10
5
7
7
9
7
13
7
7
7
6
3
1
16
18
9
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84224380

HEADLINER

ASSY, Incl 2 - 19

1шт.

2

84224382

HEADLINER

1шт.

3

379209A1

SEAL,303mm L

1шт.

4

84499076

GASKET,174mm L x 97mm L

4шт.

5

379161A1

SEAL,379mm L

2шт.

6

379160A1

FOAM INSULATION,50mm W x 494mm L x 45mm Thk

2шт.

7

363883A1

LOUVER

8шт.

8

125749A1

SPRING NUT

16шт.

9

140-103

SCREW,Cross Pan Hd, #6 - 32 x 3/4"

16шт.

10

381972A1

SEAL,592.5mm L

1шт.

11

377594A5

FILTER

Recirculation

1шт.

12

177269A1

SPRING NUT,M4.2

4шт.

13

369450A1

GRILLE

ASSY, Incl 14 - 15

1шт.

14

NSS

NOT SOLD SEPARAT

GRILLE, Incl in 13

1шт.

15

260-1436

SELF-TAP SCREW,Cross Pan Hd, #6 x 3/8"

2шт.

16

409723A1

PLUG

4шт.

17

414600A1

SCREW,Pan HD, M8 x 1"

4шт.

18

47602865

SCREW,Phillips Drive, Oval HD, M16 x 1

1шт.

19

368813A2

SEAL,168mm L

2шт.

20

382770A2

FOAM INSULATION,3mm Thk

1шт.
