(27.120.0101) - AXLE, REAR DRIVE - PLANETARY

Запчасти Case 590SN (27.120.0101) - AXLE, REAR DRIVE - PLANETARY (27) - REAR AXLE SYSTEM

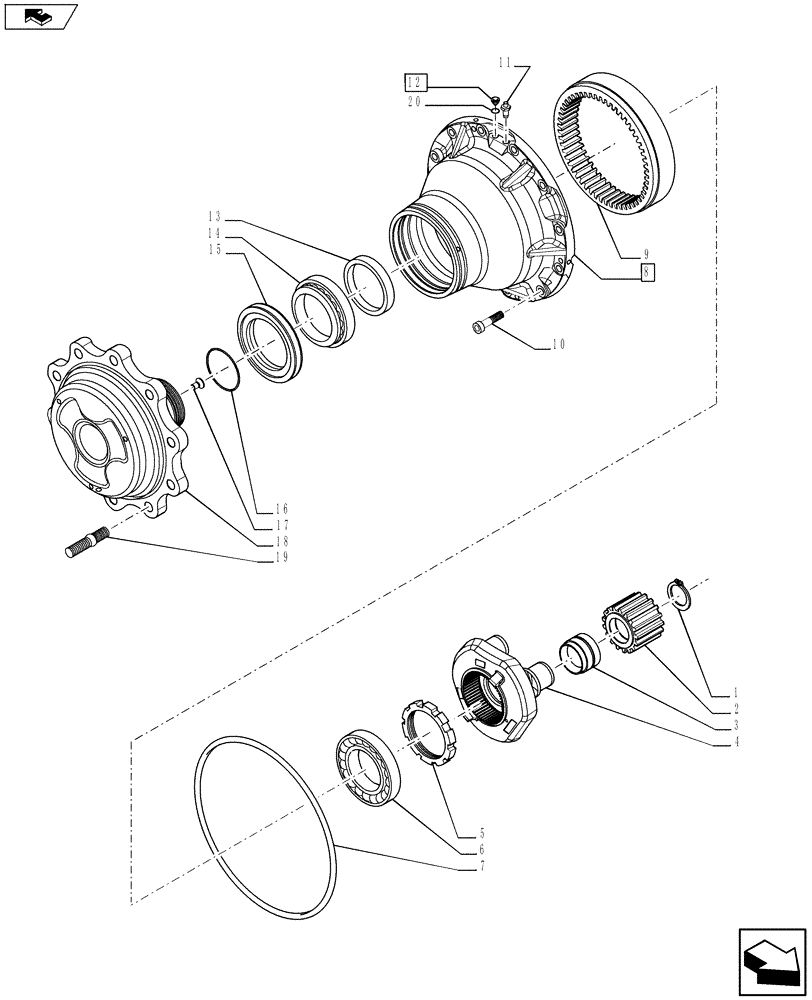

Схема запчастей Case 590SN - (27.120.0101) - AXLE, REAR DRIVE - PLANETARY (27) - REAR AXLE SYSTEM
1
20
6
12
11
5
19
18
9
8
15
2
13
10
14
home
17
4
3
7
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

800-1150

SNAP RING,M50, Ext

6шт.

2

87708967

GEAR,31T

6шт.

3

87708444

ROLLER BEARING

6шт.

4

87708452

PLANET CARRIER

2шт.

5

87708454

RING NUT

2шт.

6

K395101

TAPERED BEARING,109.5mm ID x 126mm x 21.4mm L

2шт.

7

87711038

RING

2шт.

8

87708969

RING GEAR

Assy, Incl 9

2шт.

9

87708467

RING GEAR

2шт.

10

403955A1

BOLT

24шт.

11

E135810

VENTING SCREW

2шт.

12

9625178

PLUG,9/16" - 18 ORB

Assy, Incl 20

2шт.

13

87708970

SPACER

2шт.

14

371148A1

ROLLER BEARING

2шт.

15

87708971

SEALING RING

2шт.

16

87708453

SNAP RING

2шт.

17

K395093

HEADED PIN,12mm OD x 15mm L

2шт.

18

87708972

FLANGE

2шт.

19

D142986

STUD,88mm L

20шт.

20

9617873

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

1шт.
