(09-28) - FENDER, REAR (CANOPY MODELS)

Запчасти Case 570MXT (09-28) - FENDER, REAR (CANOPY MODELS) (09) - CHASSIS/ATTACHMENTS

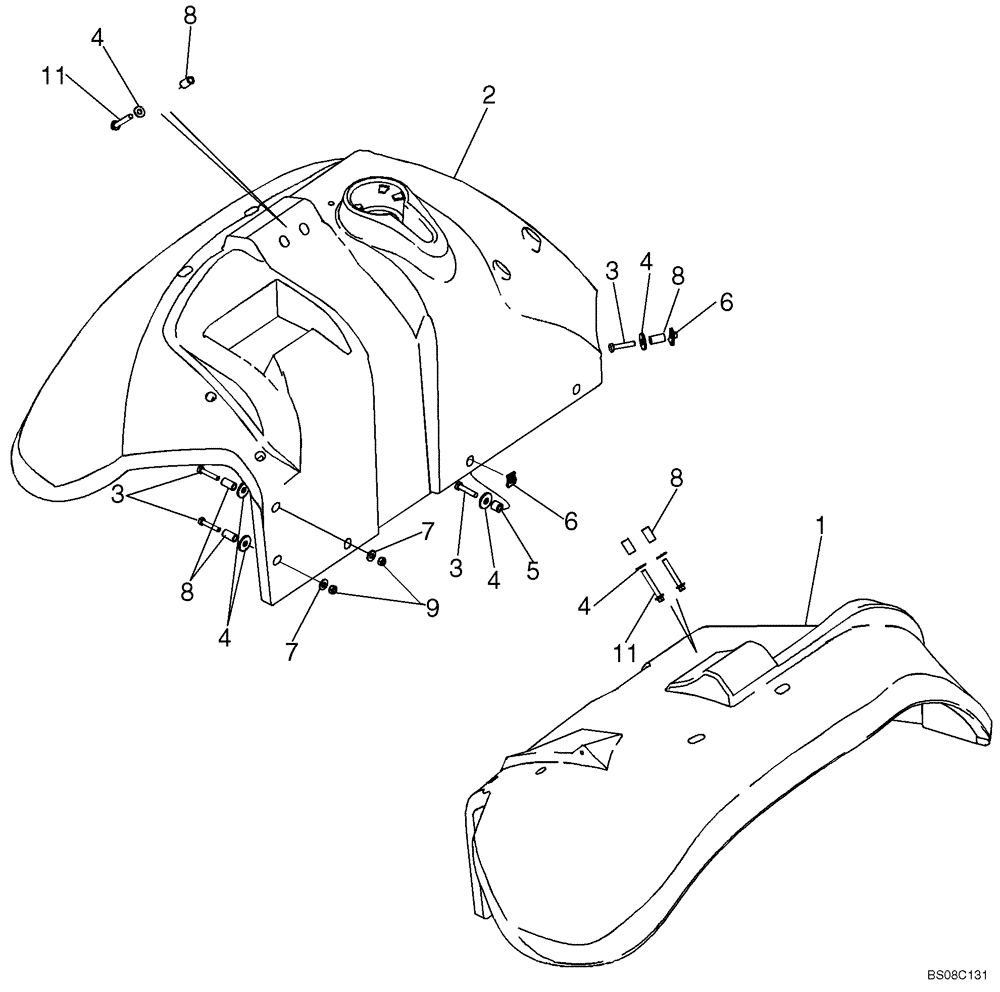

Схема запчастей Case 570MXT - (09-28) - FENDER, REAR (CANOPY MODELS) (09) - CHASSIS/ATTACHMENTS
4
11
3
2
8
4
8
5
3
6
7
4
3
7
4
6
9
8
4
11
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87573625

FENDER

RH

1шт.

2

87573629

FENDER

LH

1шт.

3

814-8050

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

10шт.

4

K691987

WASHER,10.5mm ID x 30mm OD x 3.0mm Thk

Flat, M10

14шт.

5

87593433

SPACER,12.6mm ID x 16mm OD x 14mm Thk

14 mm long Spacer

4шт.

6

833-40408

NUT,M8, U

6шт.

7

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

8шт.

8

87580819

SPACER

26 mm long Spacer

10шт.

9

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

11

87582902

SELF-TAP SCREW,Hex, M8 x 1.25 x 55mm

Flange Head Bolt, M8 x 55

4шт.
