(09-07[00]) - COVER - SUPPORTS, CANOPY

Запчасти Case CX25 (09-07[00]) - COVER - SUPPORTS, CANOPY (09) - CHASSIS/ATTACHMENTS

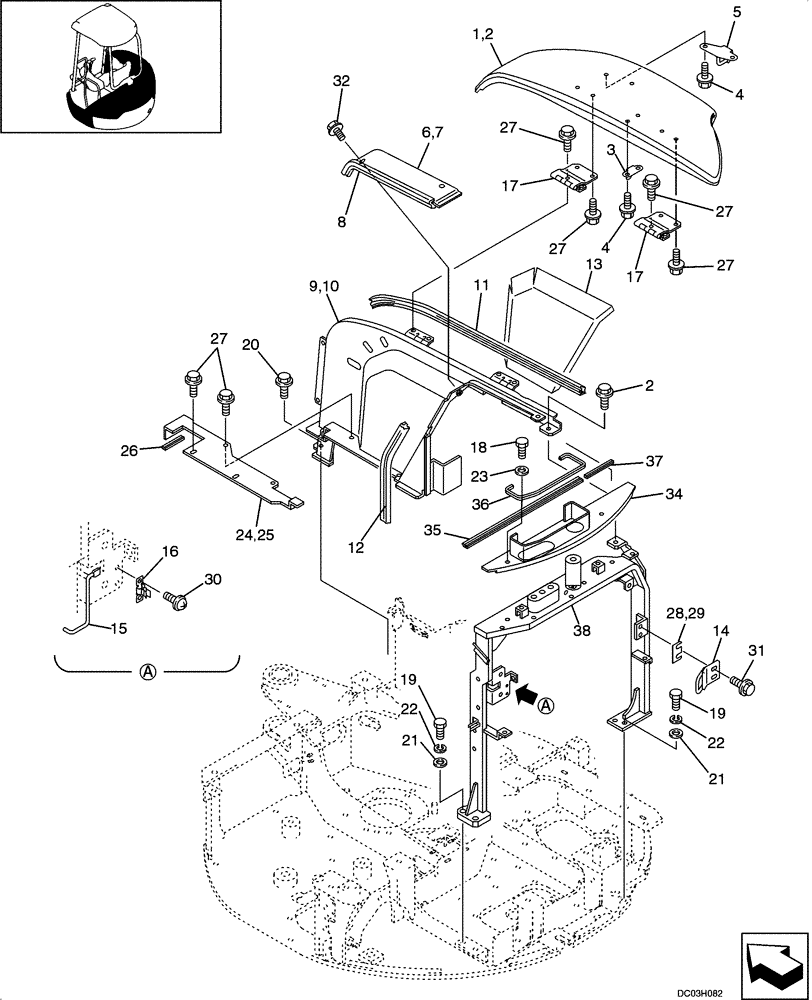

Схема запчастей Case CX25 - (09-07[00]) - COVER - SUPPORTS, CANOPY (09) - CHASSIS/ATTACHMENTS
12
9
17
2
27
24
21
19
36
11
22
4
27
32
16
6
1
31
30
19
25
2
38
18
17
34
15
10
21
28
23
8
26
37
27
5
3
27
29
22
27
20
4
13
35
14
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

OM21C01308D1

COVER

1шт.

3

PM21C01188P1

SUPPORT

1шт.

4

ZM22C08016

BOLT

4шт.

5

PM21C01199P1

STRIKER PLATE

1шт.

8

PY21C01007DG

WEATHERSTRIP

1шт.

11

YN21C01136D1

WEATHERSTRIP

1шт.

15

PM22C01033P2

STAY

1шт.

16

PM21C01099P1

CLIP

1шт.

17

PM21C01153P1

HINGE

2шт.

19

ZS18C12040

SCREW,Hex, M12 x 40mm

4шт.

20

ZM32C10025

BOLT

10шт.

21

ZW16H12000

WASHER

4шт.

22

ZW26X12000

LOCK WASHER

4шт.

23

PA21C01157P1

WASHER

WASHER

2шт.

26

PM22C01020D5

TRIM PANEL

1шт.

27

YR21C01159P1

BOLT

12шт.

28

PM21C01175D1

SHIM,1.6mm Thk

1шт.

29

PM21C01175D2

SHIM,2.3mm Thk

2шт.

30

ZM41C04008

BOLT

2шт.

31

PM21C01202P1

BOLT

BOLT

2шт.

32

PA21C01133P1

BOLT

4шт.

33

PM22C00012F1

COVER ASSY., Incl. 34 - 37

1шт.

34

PM22C01056P1

COVER

1шт.

35

PM21C01091D4

WEATHERSTRIP

1шт.

37

PM22C01020D2

TRIM PANEL

TRIM

1шт.

38

PM21C01305P1

SUPPORT

1шт.
