(09-09[00]) - COVER - PANELS, CANOPY

Запчасти Case CX25 (09-09[00]) - COVER - PANELS, CANOPY (09) - CHASSIS/ATTACHMENTS

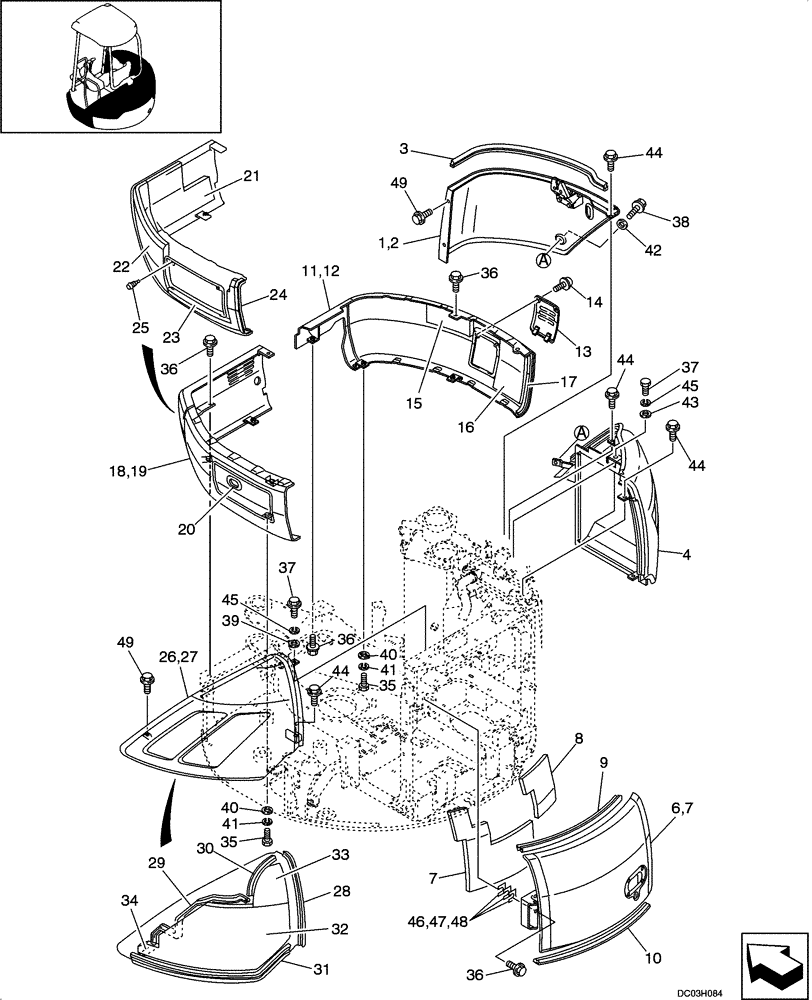

Схема запчастей Case CX25 - (09-09[00]) - COVER - PANELS, CANOPY (09) - CHASSIS/ATTACHMENTS
3
39
9
30
36
35
24
29
45
43
2
33
13
23
19
41
41
22
40
49
34
27
35
1
8
36
37
45
44
36
49
10
47
15
32
14
38
44
21
16
28
44
11
7
20
17
46
18
12
40
4
25
37
44
42
31
7
6
36
48
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

PM21C01091D2

WEATHERSTRIP

1шт.

9

YJ21C01134D2

WEATHERSTRIP

WEATHERSTRIP

1шт.

13

PM21C01211P1

COVER

1шт.

14

PA41C01006D2

BOLT

2шт.

16

PM21C01230P1

FOAM INSULATION

1шт.

17

PM21C01233P1

RUBBER

1шт.

20

PM21C01255P2

GROMMET

1шт.

23

PM21C01228P1

FOAM INSULATION

1шт.

24

PM21C01233P1

RUBBER

1шт.

25

PM21C01253P1

RUBBER

2шт.

30

PM21C01152D2

WEATHERSEAL STRIP

1шт.

31

PM21C01136D6

WEATHERSTRIP

1шт.

34

PM21C01152D1

WEATHERSEAL STRIP

1шт.

35

ZS18C10035

SCREW,Hex, M10 x 35mm

5шт.

36

ZM32C10025

BOLT

10шт.

37

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

38

PM21C01142P1

BOLT

2шт.

39

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

1шт.

40

2418T12346

WASHER

ID 11 x OD 30 x Th 3.2mm

5шт.

41

ZW26X10000

LOCK WASHER

5шт.

42

PH21C01148P1

WASHER

1шт.

43

YR21C01223P1

WASHER

1шт.

44

YR21C01159P1

BOLT

5шт.

45

ZW26X08000

LOCK WASHER

1шт.

46

PY21C01042D1

SPACER

1шт.

47

PY21C01042D2

SPACER

1шт.

48

PY21C01042D3

SPACER

1шт.

49

PA21C01133P1

BOLT

4шт.
