(09-11[00]) - COVER AND LOCK ASSY

Запчасти Case CX25 (09-11[00]) - COVER AND LOCK ASSY (09) - CHASSIS/ATTACHMENTS

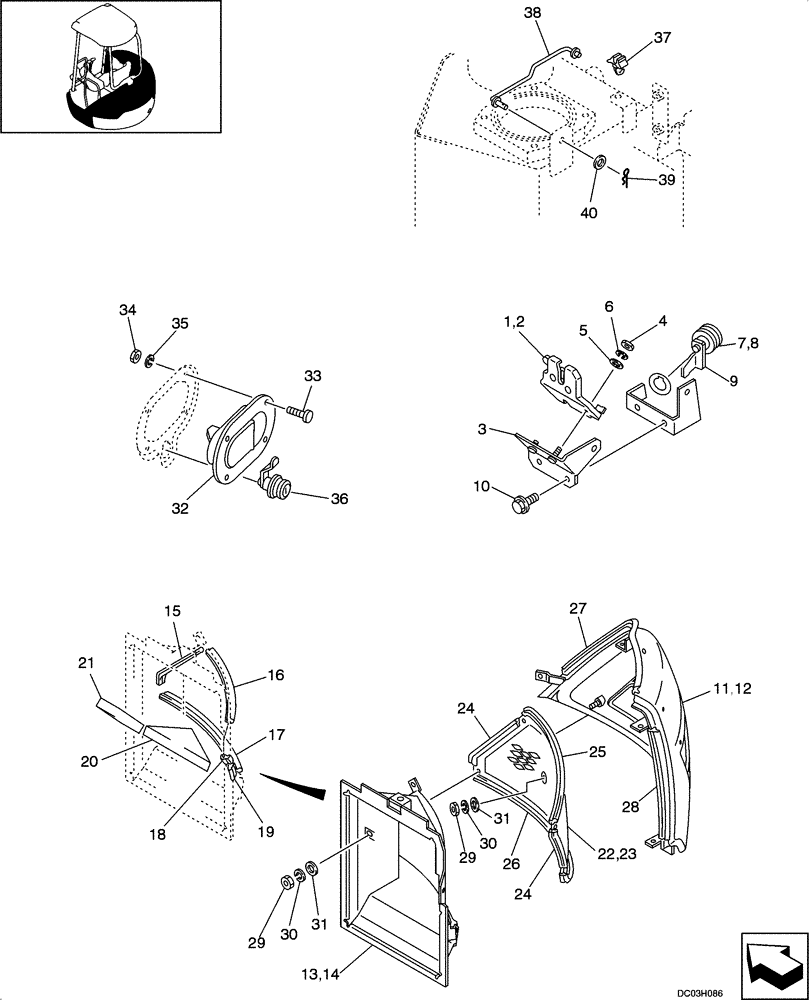

Схема запчастей Case CX25 - (09-11[00]) - COVER AND LOCK ASSY (09) - CHASSIS/ATTACHMENTS
12
10
11
16
31
17
38
5
6
30
13
30
7
9
34
28
14
22
8
35
2
4
21
33
20
26
24
25
32
19
36
23
37
15
29
39
18
3
24
29
1
27
31
40
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM21C01283F1

LOCK ASSY

Incl. 2 - 6

1шт.

2

YT21C01034P2

CATCH

1шт.

3

PM21C01278P1

BRACKET

1шт.

4

ZN18C05004

NUT

2шт.

5

ZW16K05000

WASHER

2шт.

6

ZW26X05000

LOCK WASHER

2шт.

8

YR22C01025P1

LOCK

1шт.

9

PM21C01205P2

PLATE

1шт.

10

ZM61C06016

BOLT

3шт.

13

PM22C01028F1

AIR DUCT

Incl. 14 - 21

1шт.

14

PM22C01036P2

AIR DUCT

1шт.

15

PM21C01152D2

WEATHERSEAL STRIP

1шт.

17

2427P1836D28

WEATHERSTRIP

1шт.

28

PM21C01136D2

WEATHERSTRIP

1шт.

29

ZN18C06005

NUT

6шт.

30

ZW26X06000

LOCK WASHER

6шт.

31

ZW16H06000

WASHER

6шт.

32

PM21C01109P1

LOCK

1шт.

33

PH22C01023P1

BOLT

4шт.

34

ZN18C05004

NUT

4шт.

35

ZW26X05000

LOCK WASHER

4шт.

36

PM21C01268F1

LOCK

1шт.

37

YR21C01123P1

COLLAR

1шт.

39

2419R9D2

COTTER PIN

OD 08mm x 27.7mm Long

1шт.

40

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.
