(03-02[00]) - FUEL LINES

Запчасти Case CX25 (03-02[00]) - FUEL LINES (03) - FUEL SYSTEM

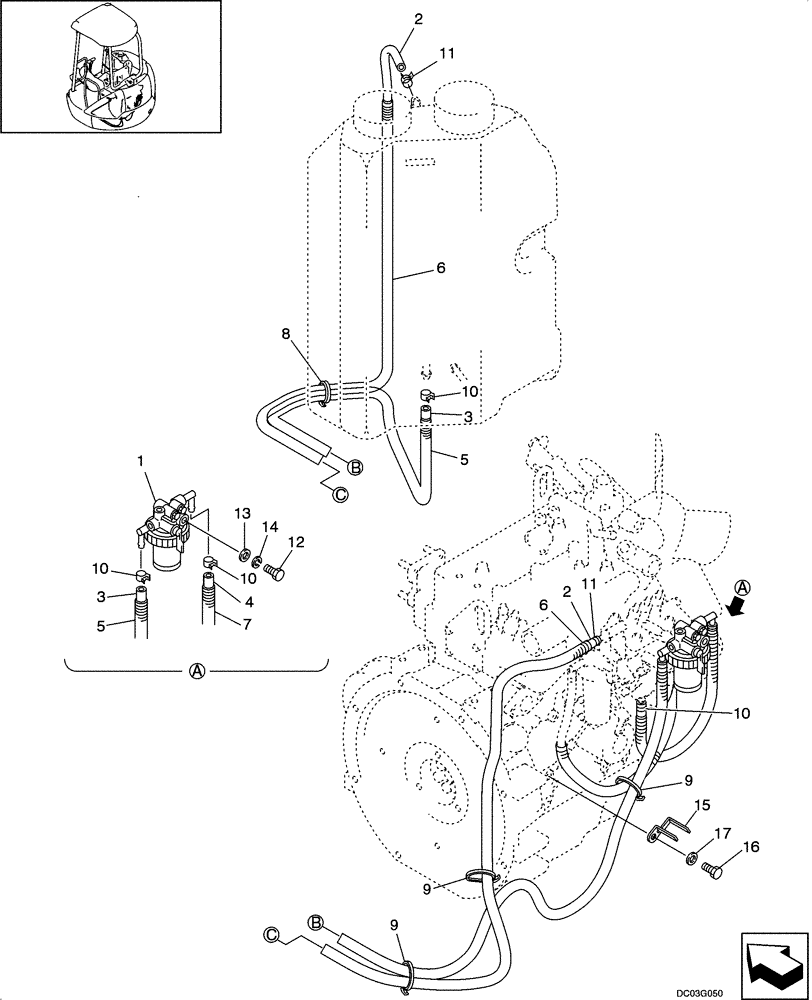

Схема запчастей Case CX25 - (03-02[00]) - FUEL LINES (03) - FUEL SYSTEM
13
6
6
14
9
9
10
7
15
10
3
10
8
9
5
17
1
5
11
2
4
10
2
3
11
16
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PY02P01006P1

FILTER, FUEL

Water Sepator See Figure 03 -04

1шт.

4

PA21P01004DA

HOSE ASSY.

1шт.

6

PW21P01003D2

TUBE

1шт.

7

PU13E01002D9

TUBE

1шт.

8

PY01P01043D5

CABLE TIE,301mm L

1шт.

9

PY01P01043D3

CABLE TIE,188mm L

3шт.

10

PH05P01088D5

CLIP

4шт.

11

PH05P01088D6

CLIP

2шт.

12

ZS18C08070

SCREW,Hex, M8 x 70mm

1шт.

13

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

14

ZW26X08000

LOCK WASHER

1шт.

15

2432R233D3

CLIP

1шт.

16

ZS18C10014

SCREW,Hex, M10 x 14mm

1шт.

17

ZW16K10000

WASHER

1шт.
