(03-03[00]) - FUEL LINES

Запчасти Case CX25 (03-03[00]) - FUEL LINES (03) - FUEL SYSTEM

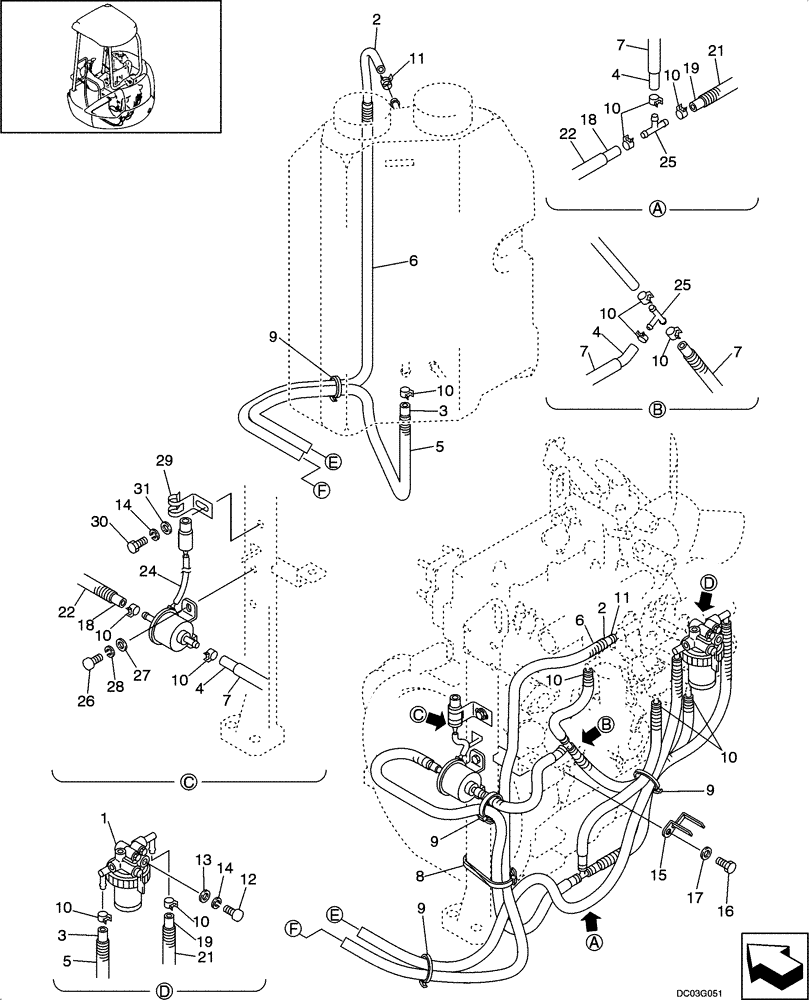

Схема запчастей Case CX25 - (03-03[00]) - FUEL LINES (03) - FUEL SYSTEM
7
18
11
28
4
10
10
10
2
11
5
6
25
3
7
8
4
22
10
18
9
9
4
15
10
6
13
10
2
29
7
31
9
21
19
27
22
10
24
1
14
7
3
14
30
5
25
10
9
10
17
19
10
16
26
10
12
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PY02P01006P1

FILTER, FUEL

Water Sepator See Figure 03 -04

1шт.

4

PA21P01004DA

HOSE ASSY.

1шт.

6

PW21P01003D2

TUBE

1шт.

7

PU13E01002D9

TUBE

1шт.

8

PY001P01043D5

CLIP

1шт.

9

PY01P01043D3

CABLE TIE,188mm L

3шт.

10

PH05P01088D5

CLIP

4шт.

11

PH05P01088D6

CLIP

2шт.

12

ZS18C08070

SCREW,Hex, M8 x 70mm

1шт.

13

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

1шт.

14

ZW26X08000

LOCK WASHER

1шт.

15

2432R233D3

CLIP

1шт.

16

ZS18C10014

SCREW,Hex, M10 x 14mm

1шт.

17

ZW16K10000

WASHER

1шт.

19

PA21P01004D9

HOSE

HOSE

1шт.

21

PU13E01002D8

TUBE

1шт.

22

PU13E01002DU

TUBE

TUBE

1шт.

26

ZS18C06014

SCREW,Hex, M6 x 14mm

2шт.

27

ZW16X06000

WASHER

2шт.

28

ZW26X06000

LOCK WASHER

2шт.

29

YW30P01002P1

CLIP

1шт.

30

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

31

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

1шт.
