(03-05[00]) - FUEL FILTER

Запчасти Case CX25 (03-05[00]) - FUEL FILTER (03) - FUEL SYSTEM

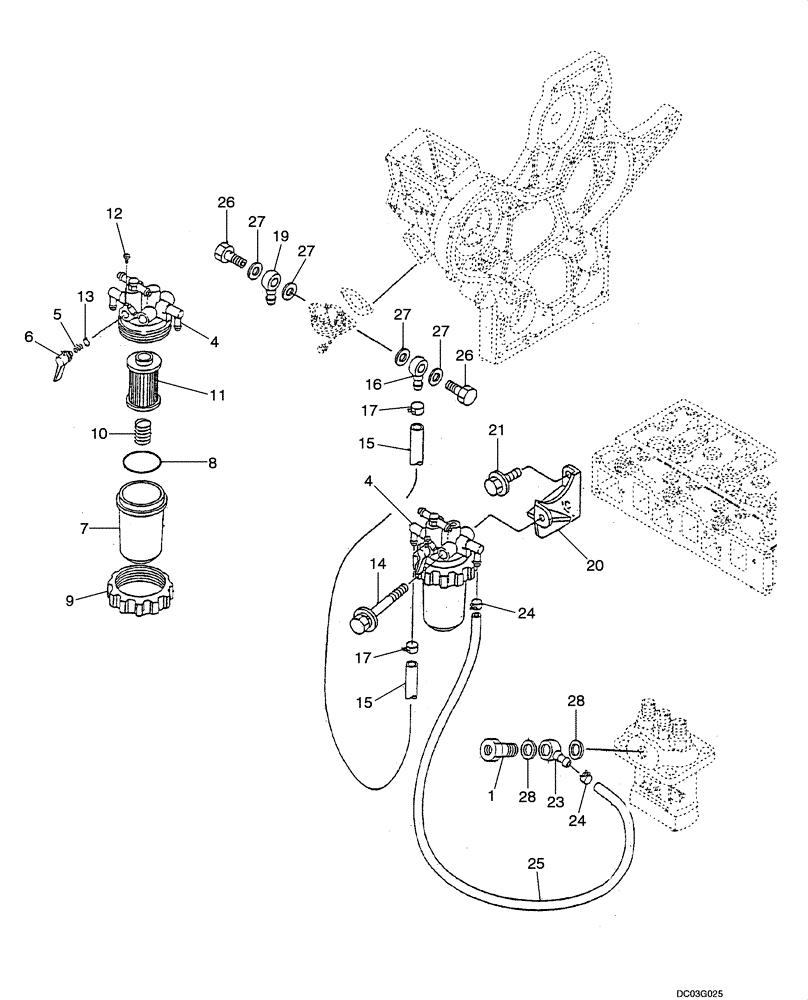

Схема запчастей Case CX25 - (03-05[00]) - FUEL FILTER (03) - FUEL SYSTEM
5
16
14
8
13
21
27
12
15
23
27
28
10
24
17
17
4
28
9
6
4
26
26
7
27
28
19
25
15
11
24
1
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

VV11946259190

BOLT

BOLT ASSY., Pipe Joint

1шт.

4

VV11925555620

FUEL FILTER

Incl. 5 - 13

1шт.

5

VV10420055330

SPRING

1шт.

6

VV11981055340

LEVER

1шт.

7

VV12125455510

STRAINER ASSY.

1шт.

8

VV10210355520

O-RING

1шт.

9

VV11025055610

RING

1шт.

10

VV12125055620

SPRING

1шт.

11

VV12455055700

FUEL FILTER

1шт.

12

VV10420055750

SCREW

1шт.

13

VV24311240100

O-RING

1шт.

14

VV26104080702

BOLT WITH WASHER M8 x 70 mm

1шт.

15

VV11923059020

PIPE ASSY.

1шт.

16

VV10426459030

FLEXIBLE JOINT

JOINT 8, Pipe

1шт.

17

VV12476659050

CLAMP

2шт.

19

VV10426459030

FLEXIBLE JOINT

JOINT 8, Pipe

1шт.

20

VV11962455910

BRACKET

BRACKET

1шт.

21

VV26106080182

BOLT,M8 x 18mm

2шт.

22

VV11932559030

PIPE

PIPE W/JOINT, Fuel

1шт.

23

VV10130459020

JOINT

1шт.

24

VV12476659050

CLAMP

2шт.

25

VV11932559080

PIPE

PIPE, Fuel Oil

1шт.

26

VV10558259150

BOLT

BOLT, Pipe Joint

2шт.

27

VV22190080002

SEAL

4шт.

28

VV22190120002

SEAL

2шт.

VV11960052021

FUEL PUMP

No Ref#

1шт.
