(08-34[00]) - VALVE ASSY - DOZER BLADE

Запчасти Case CX25 (08-34[00]) - VALVE ASSY - DOZER BLADE (08) - HYDRAULICS

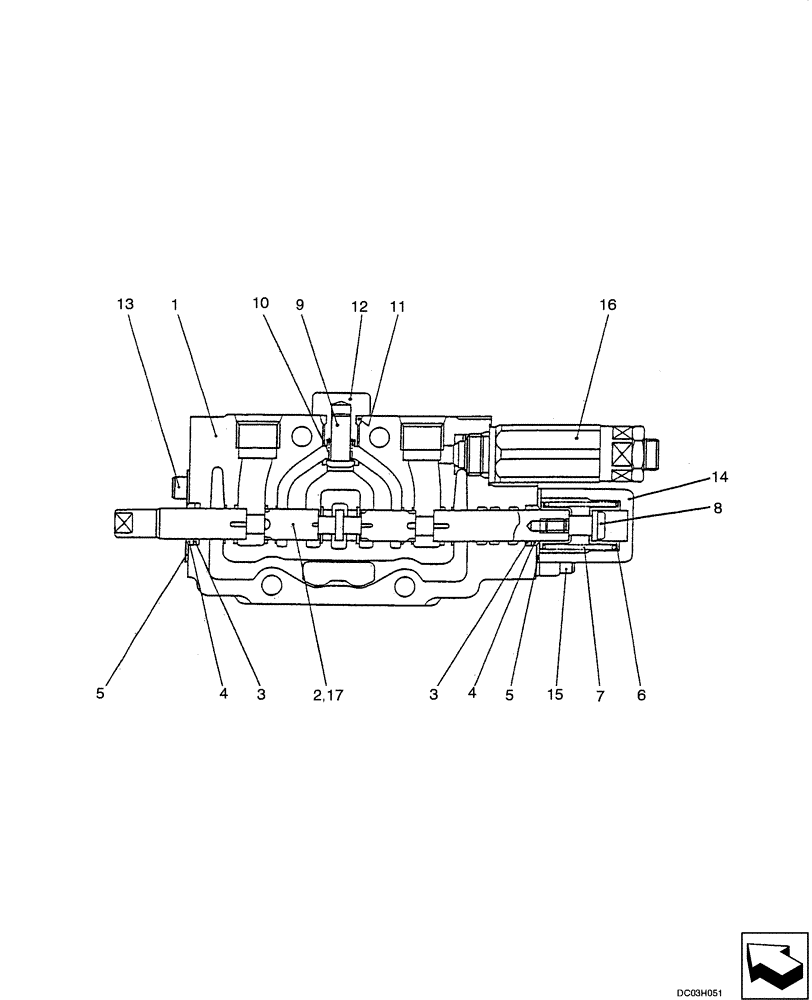

Схема запчастей Case CX25 - (08-34[00]) - VALVE ASSY - DOZER BLADE (08) - HYDRAULICS
12
3
13
7
5
17
6
4
9
15
5
11
4
1
16
10
14
3
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PM30V00020F2

VALVE

VALVE ASSY., Incl. 1 - 16

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

ZD11P01200

O-RING

2шт.

4

PH30V00003S004

WIPER

2шт.

5

PH03V00003S005

PLATE

2шт.

6

NSS

NOT SOLD SEPARAT

Seat

2шт.

7

NSS

NOT SOLD SEPARAT

Spring

1шт.

8

NSS

NOT SOLD SEPARAT

Spool

1шт.

9

PH30V00003S006

POPPET

1шт.

10

PH30V00003S007

SPRING

1шт.

11

ZD12P01100

O-RING

1шт.

12

PH30V00003S009

PLUG

1шт.

13

PH30V00003S010

CAPSCREW

CAPSCREW

2шт.

14

PH30V00003S011

COVER

1шт.

15

ZS23C05018

SOCKET,Hex Socket Head, M5 x 18mm

2шт.

16

PM22V00005F3

VALVE PRESSURE RELIE

See Figure 08 -46

1шт.
