(09-48[00]) - DOZER BLADE ( CX31 ASN PW10 - 22001 )

Запчасти Case CX31 (09-48[00]) - DOZER BLADE ( CX31 ASN PW10 - 22001 ) (09) - CHASSIS/ATTACHMENTS

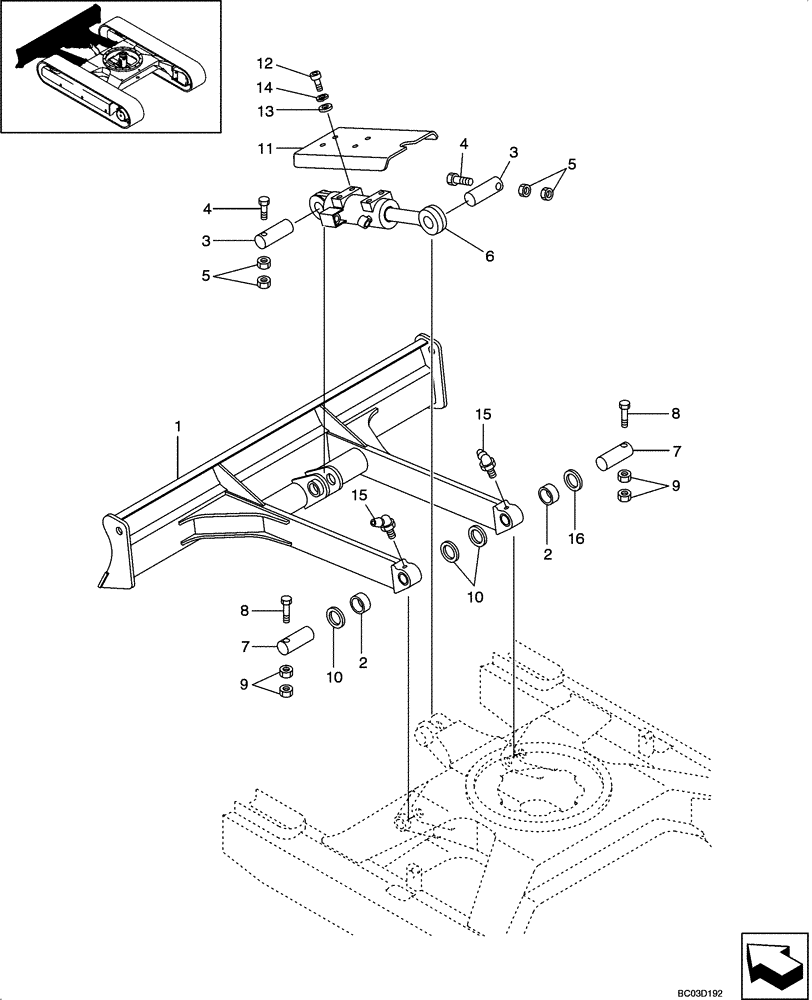

Схема запчастей Case CX31 - (09-48[00]) - DOZER BLADE ( CX31 ASN PW10 - 22001 ) (09) - CHASSIS/ATTACHMENTS
11
4
16
2
10
4
8
9
8
3
15
5
10
2
7
9
12
3
5
7
13
15
6
1
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW51B00069F1

DOZER

Incl. 1, 2

1шт.

1

PW51B00070P1

DOZER

1шт.

2

PW51B01039P1

BUSHING,40mm ID x 50mm OD x 50mm L

2шт.

3

PW51B01029P1

PIN

2шт.

4

ZS18C10085

SCREW,Hex, M10 x 85mm

2шт.

5

ZN18C10008

NUT

4шт.

6

PW01V00048F1

CYLINDER ASSY.

See Figure 08 -83

1шт.

7

PW51B01028P1

PIN,40mm OD x 127mm L

2шт.

8

ZS18C10080

SCREW,Hex, M10 x 80mm

2шт.

9

ZN18C10008

NUT

4шт.

10

PN54D01001D3

SEAL,40mm ID x 50mm OD x 4mm Thk

4шт.

11

PW51B01088P1

COVER

1шт.

12

ZS18C10016

SCREW,Hex, M10 x 16mm

4шт.

13

ZW16X10000

WASHER

4шт.

14

ZW26X10000

LOCK WASHER

4шт.

15

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.
