(09-47[00]) - HEATER UNIT - CAB

Запчасти Case CX36 (09-47[00]) - HEATER UNIT - CAB (09) - CHASSIS/ATTACHMENTS

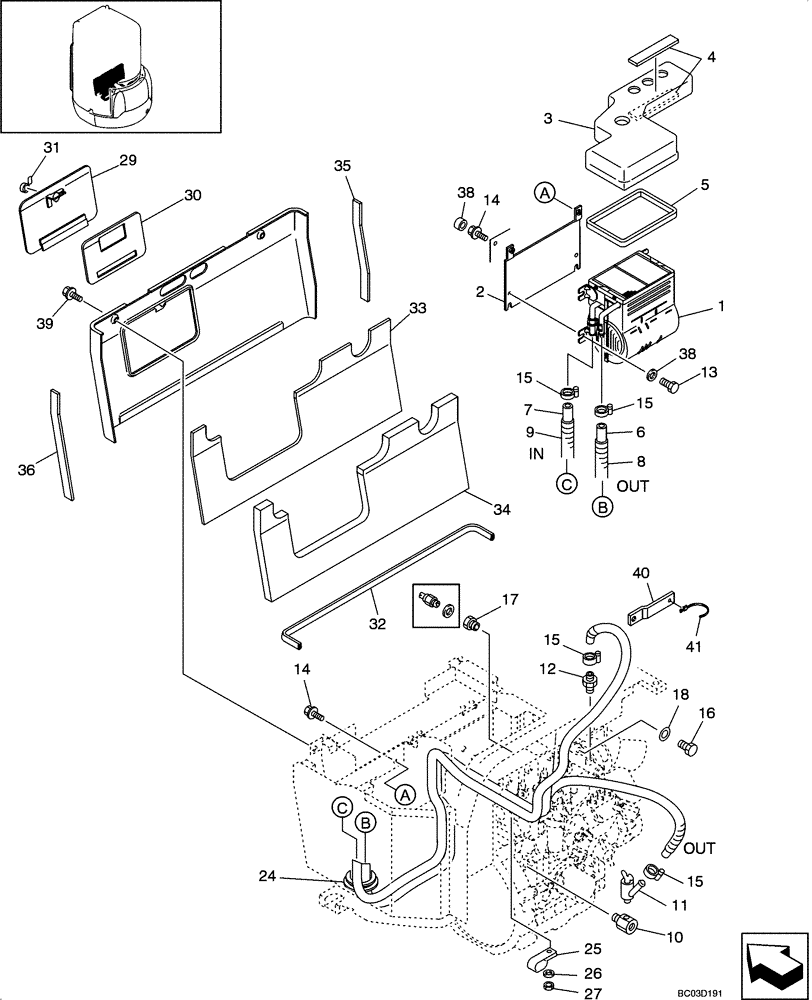

Схема запчастей Case CX36 - (09-47[00]) - HEATER UNIT - CAB (09) - CHASSIS/ATTACHMENTS
5
15
39
9
13
2
1
15
26
14
25
32
41
33
16
40
6
27
11
18
7
30
12
8
4
14
36
29
24
34
10
15
15
35
3
38
31
38
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM21M00005F1

HEATER ASSY.

Components are NSS, Includes Blower Motor

1шт.

2

PM21M01020P1

PLATE

1шт.

PM21M01026F1

DUCT

Incl. 3 - 5

1шт.

3

PM21M01025P1

DUCT

1шт.

4

PM21M01015P1

FOAM INSULATION

2шт.

5

PM21M01016P1

RUBBER

1шт.

6

R18T0026D53

HOSE

1шт.

7

R18T0026D52

HOSE

1шт.

8

YN20M01046DU

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 750.00mm

1шт.

9

YN20M01046DC

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 1600.00mm

1шт.

10

PW21M01011P1

ELBOW

1шт.

11

PH21M01008P1

COCK

1шт.

12

2444Z1630

FITTING

1шт.

13

ZM11C08016

BOLT

2шт.

14

ZM11C08020

BOLT

2шт.

15

ZC16X02000

CLIP

4шт.

16

PV21M01012P1

PLUG

1шт.

17

PV21M01010P1

BUSHING

1шт.

18

PU21M01014P1

GASKET

1шт.

24

2420Z699

GROMMET

1шт.

25

2432R226D13

CLIP

1шт.

26

ZW16X10000

WASHER

1шт.

27

ZN18C10008

NUT

1шт.

PM03M01410F4

COVER ASSY

Incl. 28 - 36

1шт.

28

PM03M01412P1

COVER

1шт.

29

PM03M01281P2

COVER

1шт.

30

PM03M01282P1

RUBBER

1шт.

31

YX21C01159F1

LOCK

1шт.

32

YN12C01692D8

TRIM

1шт.

33

PM03M01347P1

RUBBER SLEEVE

1шт.

34

PM03M01341P1

FOAM INSULATION

1шт.

35

PM03M01343P1

RUBBER SLEEVE

1шт.

36

PM03M01342P1

RUBBER SLEEVE

1шт.

37

PV01P01007P1

WASHER

2шт.

38

2414Z306D2

CAP

1шт.

39

PA03M01093D2

BOLT

4шт.

40

PW21M01015P1

SUPPORT

1шт.

41

YN03E01001D3

CLIP

1шт.
