(09-19[00]) - CAB - ELECTRICAL, CONNECTIONS

Запчасти Case CX47 (09-19[00]) - CAB - ELECTRICAL, CONNECTIONS (09) - CHASSIS/ATTACHMENTS

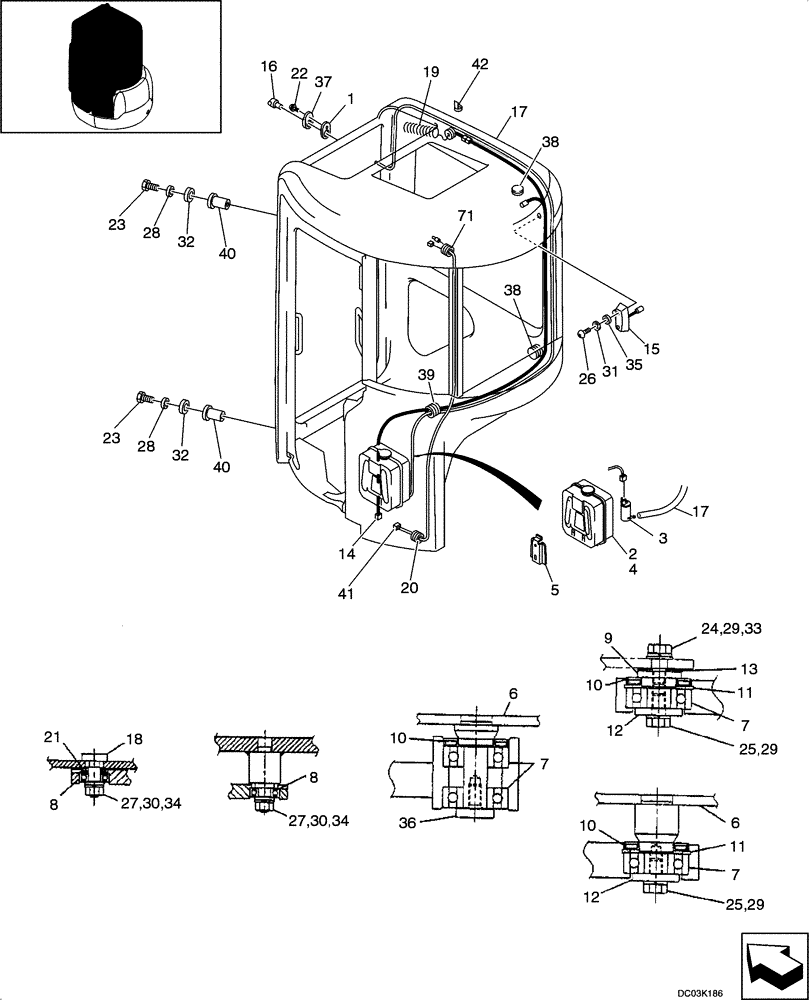

Схема запчастей Case CX47 - (09-19[00]) - CAB - ELECTRICAL, CONNECTIONS (09) - CHASSIS/ATTACHMENTS
12
36
35
40
23
30
12
14
31
24
19
2
34
32
27
4
8
11
7
5
25
11
25
38
42
7
71
39
29
10
22
20
37
30
16
8
34
17
28
41
7
3
40
28
6
18
1
15
32
27
6
23
29
17
9
13
10
21
29
33
26
10
38
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM02C01475P1

RUBBER

1шт.

PE54C00002F1

TANK

Incl. 2 - 5

1шт.

2

PE54C00002S001

TANK

1шт.

3

PE54C00002S002

ELECTRIC MOTOR

1шт.

4

PE54C00002S003

BRACKET

1шт.

5

PE54C00002S004

BRACKET

1шт.

6

PM02C01460P2

BRACKET

1шт.

7

PM51C01012P1

BEARING,15mm ID x 42mm OD x 13mm W

5шт.

8

PM51C01014P1

BEARING,8mm ID x 19mm OD x 6mm W

4шт.

9

PM02C01423P1

PIN

2шт.

10

PM02C01430D1

SEAL

4шт.

11

ZR26X04200

RETAINER

3шт.

12

PM02C01425P1

WASHER

3шт.

13

PM02C01424P1

SHIM,1.0mm Thk

4шт.

14

PM02C01357P1

HARNESS

1шт.

15

PM80S00006P1

LIGHT

1шт.

16

PM02C01480P1

NOZZLE

1шт.

17

YT02C01126D1

TUBE

1шт.

18

PM02C01421P1

PIN

2шт.

19

YT02C01104P1

HARNESS

1шт.

20

2420R372D16

GROMMET

2шт.

21

PM02C01426P1

COLLAR

2шт.

22

ZM46C05025

BOLT

5шт.

23

ZS18C10030

SCREW,Hex, M10 x 30mm

2шт.

24

ZS18C08020

SCREW,Hex, M8 x 20mm

2шт.

25

ZS18C08016

SCREW,Hex, M8 x 16mm

9шт.

26

ZS31C04016

SCREW,Phillips Drive, Pan HD, M4 x 16mm

2шт.

27

ZN18C06005

NUT

6шт.

28

ZW26X10000

LOCK WASHER

4шт.

29

ZW26X08000

LOCK WASHER

14шт.

30

ZW26X06000

LOCK WASHER

6шт.

31

ZW26X04000

LOCK WASHER

2шт.

32

ZW16X10000

WASHER

6шт.

33

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

5шт.

34

ZW16X06000

WASHER

10шт.

35

ZW16P04000

WASHER

2шт.

36

PM02C01461P1

BOLT

1шт.

37

PM02C01474P1

BASE PLATE

1шт.

38

PM21C01146P1

GROMMET

2шт.

39

2420R372D15

GROMMET

1шт.

40

PM02C01482D6

NUT

2шт.

41

PM02C01499P1

HARNESS

1шт.

42

YN03E01001D5

CLIP

1шт.
