(04-09[00]) - HARNESS ASSY - ENGINE

Запчасти Case CX47 (04-09[00]) - HARNESS ASSY - ENGINE (04) - ELECTRICAL SYSTEMS

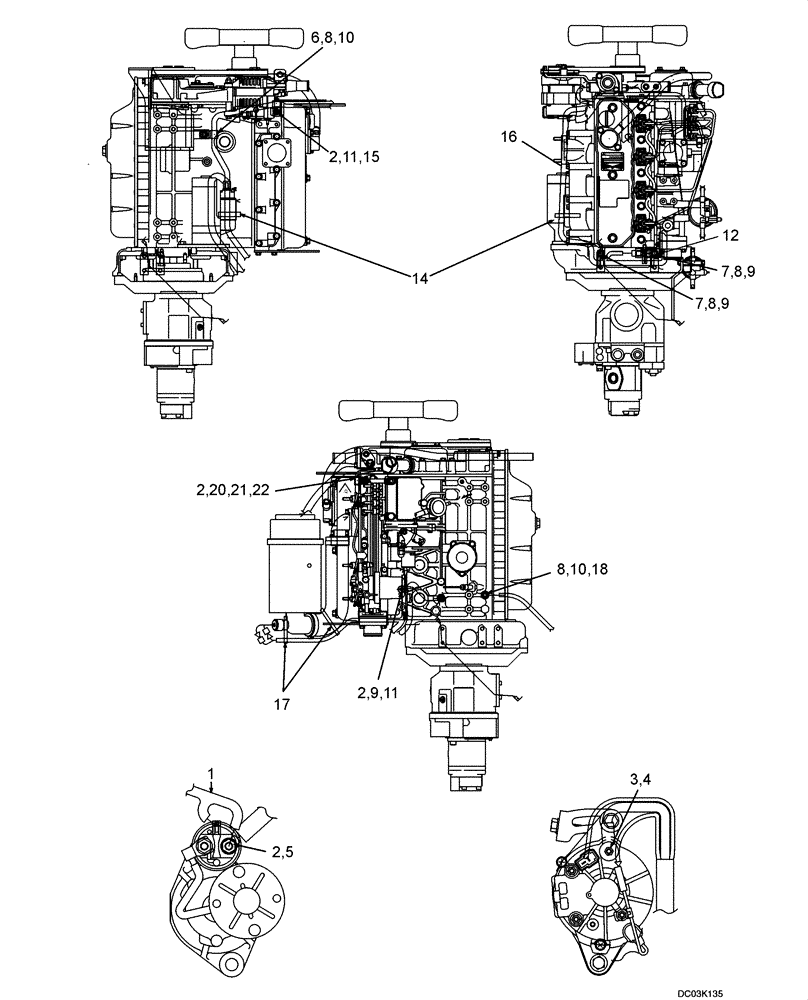

Схема запчастей Case CX47 - (04-09[00]) - HARNESS ASSY - ENGINE (04) - ELECTRICAL SYSTEMS
9
12
11
9
18
6
7
15
8
8
3
14
8
10
2
2
2
7
11
17
22
5
20
21
2
16
4
10
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

3

ZN18C05004

NUT

1шт.

4

ZW16K05000

WASHER

1шт.

5

ZN18C08007

NUT

1шт.

6

ZC46X16011

CLIP

1шт.

7

ZS18C10016

SCREW,Hex, M10 x 16mm

2шт.

8

ZW16X10000

WASHER

4шт.

9

2432R233D3

CLIP

3шт.

10

ZS18C10020

SCREW,Hex, M10 x 20mm

2шт.

11

ZS18C08016

SCREW,Hex, M8 x 16mm

2шт.

12

PM16E01005P1

CLIP

1шт.

14

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

1шт.

15

EW02E01015D8

CLIP

1шт.

16

PY16E01003P1

HARNESS

1шт.

17

PY01P01043D4

CABLE TIE,4.80mm W x 251mm L

2шт.

18

PH13E01047D1

CABLE

1шт.

20

EW02E01015D4

CLIP

1шт.

21

ZW26X08000

LOCK WASHER

1шт.

22

ZS18C08012

SCREW,Hex, M8 x 12mm

1шт.
